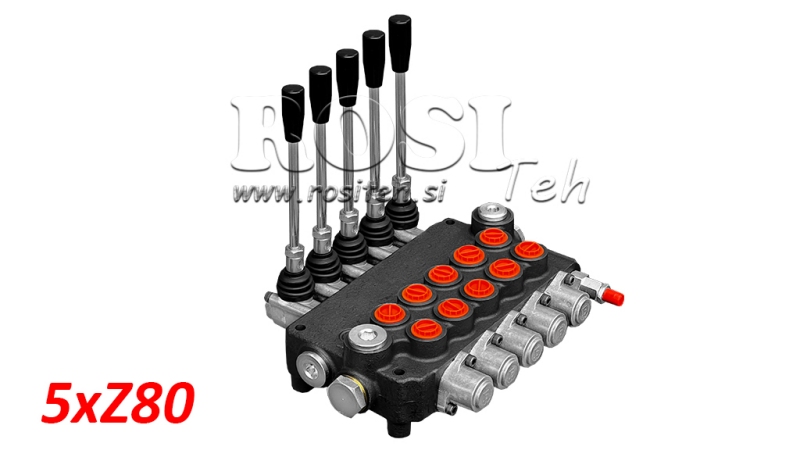

KÄSIJUHTIMISEGA HÜDRAULILINE VENTIIL MONOBLOKK 5xZ80
| Tehniline teave | |
| Tarnija: | Bulgaaria |
| Tagastus või vahetus: | 14 päeva |
| Garantii: | 6 kuud |
| Toote kaal: | 13,6 kg |
| Jagaja tüüp: | Z80 monoplokk |
| Nimivooluhulk: | 80 L/min |
| Sektsioonide arv: | 5 |
| Korpuse materjal: | Malm |
| Siibri materjal: | Süsinikteras (läbimõõt 18 mm) |
| Juhtimine: | Mehaaniline (juhthoova abil) |
| Hüdraulikaskeem: | Paralleelne |
| Max rõhk (port T): | 35 bar (tagasivoolurõhk) |
| Max rõhk (port P): | 315 bar (sisendrõhk) |
| Max rõhk (pordid A ja B): | 315 bar (töörõhk) |
| Tehases seadistatud ülerõhuklapp: | 180 bar |
| Ülerõhuklapi reguleerimisvahemik: | 120-250 bar |
| Sisemine leke: | 8 cm³/min Δp = 100 bar ja 40°C juures |
| Töötemperatuur: | -40°C kuni +60°C |
| Õli töötemperatuur: | -20°C kuni +80°C NBR-tihenditega, -20°C kuni +100°C FPM-tihenditega |
| Õli viskoossus: | 15–75 mm²/s (soovitatav) |
Kirjeldus
Z80 hüdraulilised monoplokk-jagajad on ette nähtud hüdroõli voolu töökindlaks ja täpseks juhtimiseks pumba ja hüdrauliliste täiturseadmete vahel. Need on saadaval 1 kuni 6 sektsiooniga versioonidena, võimaldades juhtida ühte kuni kuut sõltumatut hüdraulikafunktsiooni vastavalt süsteemi nõuetele.
Igal sektsioonil on A- ja B-tööport. Standardses BSP-versioonis kasutatakse P-rõhusisendi jaoks G 1/2 ühendust, T-tagasivoolupordi jaoks G 3/4 ühendust ning A- ja B-tööportide jaoks G 1/2 ühendusi. Sõltuvalt valitud siibri konfiguratsioonist sobib jagaja kahetoimeliste või ühetoimeliste hüdrosilindrite, hüdromootorite ja muude hüdrauliliste täiturseadmete juhtimiseks.
Käsitsi juhitavas versioonis toimub jagaja mehaaniline juhtimine hoobade abil. Üksiku hoova liigutamine suunab hüdroõli vastavasse tööporti, juhtides sellega ühendatud täiturseadme liikumissuunda. Neutraalasendis vastavat hüdraulikafunktsiooni ei aktiveerita.
Z80 jagajate peamised eelised:
- nimivooluhulk: 80 l/min,
- maksimaalne töörõhk: 315 bar,
- saadaval 1 kuni 6 sektsiooniga,
- kompaktne ja vastupidav monoplokk-konstruktsioon,
- lihtne ja otsene käsijuhtimine,
- üksikute hüdraulikafunktsioonide sõltumatu juhtimine,
- standardsed hüdraulikaühendused,
- sobib erinevatele mobiilsetele ja statsionaarsetele hüdrosüsteemidele.
Z80 jagajad on varustatud peamise ülerõhuklapi ja tagasilöögiklapiga. Need on saadaval paralleel- või tandemkonfiguratsioonis ning valikulise Power Beyond (Carry Over) ühendusega täiendavate hüdrojagajate ühendamiseks.
Z80 hüdraulilised monoplokk-jagajad sobivad kasutamiseks põllumajandus- ja metsamasinatel ning mitmesugustel tööstuslikel ja mobiilsetel hüdraulikaseadmetel. Sobiva sektsioonide arvu ja siibri tüübi valimine võimaldab kohandada jagaja iga masina või rakenduse konkreetsetele hüdraulikafunktsioonidele.
Mõõtmed
Hüdraulikaskeem
