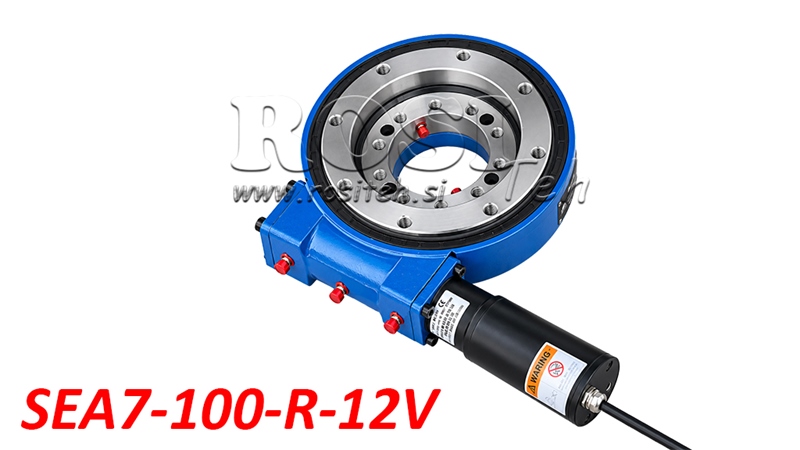

TIGUÜLEKANDEGA PÖÖRDAJAM SERI SEA7-100-R ELEKTRIMOOTORIGA 12V - ÜLEKANDEARV 71:1 - ECO

Kirjeldus

SEA7 seeria 12 V elektrimootoriga tigukäiguga pöördajamid pakuvad kompaktset, vastupidavat ja kulutõhusat lahendust erinevate konstruktsioonide ja seadmete elektriliseks pööramiseks ning täpseks positsioneerimiseks. Need ühendavad tigureduktori, pöördlaagri ja elektrimootori üheks funktsionaalseks sõlmeks, mis suudab edastada suurt pöördemomenti ning taluda aksiaalseid, radiaalseid ja kallutuskoormusi.

SEA7 seeria sobib rakendustesse, kus on vaja aeglast, sujuvat ja juhitavat pöörlemist. Tänu integreeritud 12 V elektrimootorile on ajam eriti sobiv 12-voldise elektrisüsteemiga seadmetele ja sõidukitele, kuna selle tööks ei ole vaja täiendavat hüdrosüsteemi.

Tigukäiguga pöördajami tööpõhimõte

Tigukäiguga pöördajam töötab tiguülekande põhimõttel, kus elektrimootor käitab tigu võlli kaudu hammastatud pöördrõngast. See konstruktsioon tagab suure ülekandearvu, suure pöördemomendi ning aeglase, sujuva ja kontrollitud pöörlemise.

Integreeritud 12 V elektrimootor võimaldab elektrilist käitamist ilma hüdraulikapumba, hüdromootori või hüdrovoolikuteta. See lihtsustab paigaldamist ja võimaldab kasutada ajamit seadmetes, kus hüdrosüsteem puudub.

Ajam võimaldab pidevat 360° pöörlemist, samal ajal kui integreeritud pöördlaager toetab aksiaal- ja radiaalkoormusi ning kallutusmomente. Tiguülekanne tagab ka suure hoidemomendi, aidates kaasa pöörleva konstruktsiooni asendistabiilsusele.

Peamised eelised

• Elektriajam koos komplekti kuuluva 12 V elektrimootoriga.

• Töö ilma täiendava hüdrosüsteemi vajaduseta.

• Kompaktne ja vastupidav konstruktsioon integreeritud pöördlaagriga.

• Pideva 360° pöörlemise võimalus.

• Suur ülekandearv aeglaseks ja täpseks pöörlemiseks.

• Suur väljund- ja hoidemoment.

• Suur kandevõime aksiaal- ja radiaalkoormuste korral.

• Võime taluda suuri kallutusmomente.

• Lihtsustatud paigaldus 12-voldise elektrisüsteemiga seadmetesse.

• Lai kasutusala põllumajandus-, metsandus-, ehitus- ja tööstusmasinates.

Kasutusalad

SEA7 seeria elektrimootoriga tigukäiguga pöördajamid sobivad erinevatesse rakendustesse, kus on vaja konstruktsioonisõlmede elektriliselt juhitavat pööramist, positsioneerimist või liigutamist.

• Põllumajandusmasinad – pööratavad tööseadised, reguleeritavad konstruktsioonid ja põllumajandusseadmed.

• Metsandusmasinad – pöördmehhanismid, väiksemad materjalikäitlusseadmed ja abisõlmed.

• Ehitusmasinad – pöördplatvormid, positsioneerimissüsteemid ja erikonstruktsioonid.

• Tööstusseadmed – pöördlauad, positsioneerimisseadmed ja materjalikäitlussüsteemid.

• Transpordi- ja eriotstarbelised sõidukid – elektriliselt juhitavad pöördmehhanismid ja sõidukile paigaldatavad seadmed.

• Päikese jälgimissüsteemid – pööratavad toed ja süsteemid päikesepaneelide asendi reguleerimiseks.

Konstruktsioon ja jõudlus

SEA7 tigukäiguga pöördajamil on vastupidav konstruktsioon, mis ühendab kompaktse korpuse sees hammasülekande ja pöördlaagri. Selle konstruktsioon võimaldab taluda erinevat tüüpi koormusi, mistõttu sobib see integreerimiseks paljudesse mehaanilistesse süsteemidesse.

Ajam on ülekandearvuga 71:1, maksimaalse väljundpöörlemiskiirusega 1.4 rpm ja nimiväljundmomendiga 210 Nm. Staatiline aksiaalne kandevõime on 133 kN, staatiline radiaalne kandevõime 53 kN ja maksimaalne kallutusmoment 13.5 kNm.

Hoidemoment on 10.4 kNm, tagades tõhusa vastupanu välistele pöördkoormustele. Töötamisel tuleb arvesse võtta lubatud koormusi, paigaldusviisi ja sobivat elektrilist juhtimissüsteemi.

Elektriühendus ja juhtimine

Tigukäiguga pöördajam on varustatud 12 V DC elektrimootoriga, mille määratud maksimaalne voolutugevus on 14 A. See sobib ühendamiseks sobiva 12-voldise toiteallikaga.

Tööks tuleb tagada nõuetekohane elektriline juhtimine, toiteahela kaitse ja õigesti dimensioneeritud elektrikaablid. Juhtimisviis sõltub konkreetse rakenduse nõuetest.

Elektrimootor kuulub tigukäiguga pöördajami komplekti.

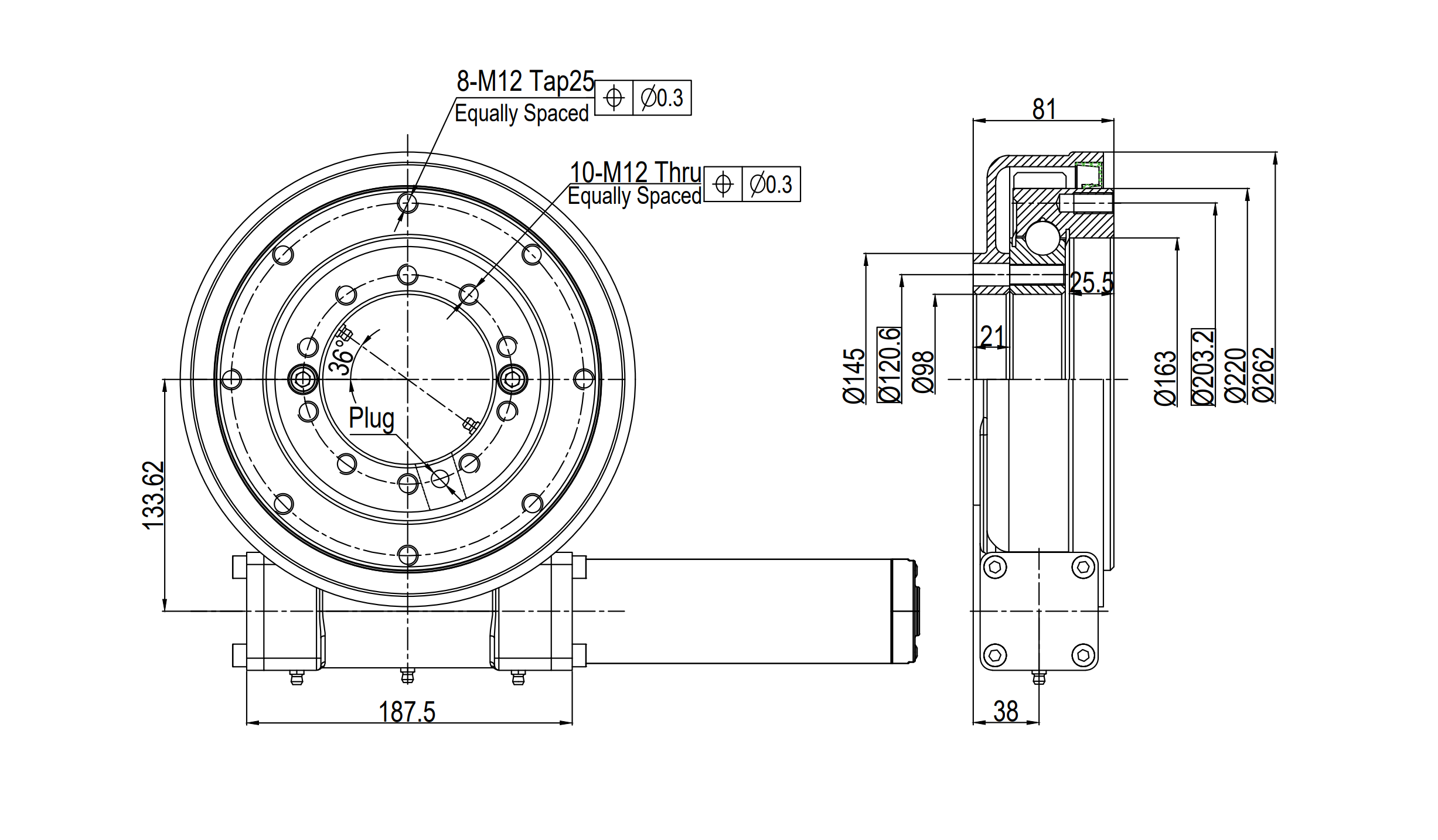

Mõõtmed SAE07 - ECO

Kandevõime diagramm

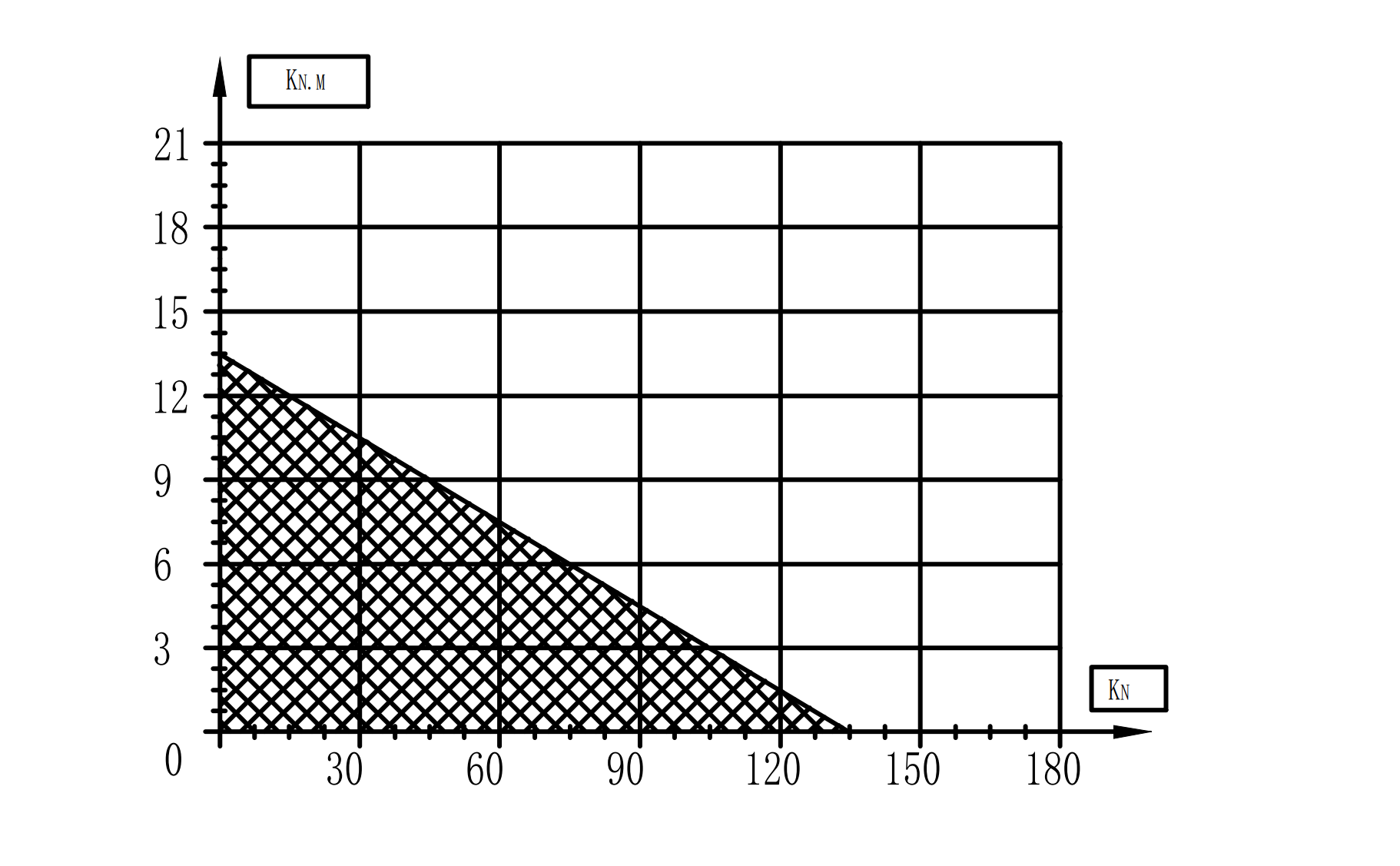

Diagramm näitab aksiaalkoormuse ja kallutusmomendi lubatud kombinatsioone SEA7 tigukäiguga pöördajami jaoks. Aksiaalkoormuse suurenedes väheneb lubatud kallutusmoment. Ajami õige valiku ja ohutu töö tagamiseks tuleb järgida tootja määratud piirväärtusi.

Horisontaaltelg: aksiaalkoormus kN-des.

Vertikaaltelg: kallutusmoment kNm-des.

Esiletõstetud ala: lubatud koormuskombinatsioonid vastavalt tootja diagrammile.

Piirkõver: kombineeritud koormuse piir, mida ei tohi ületada.
