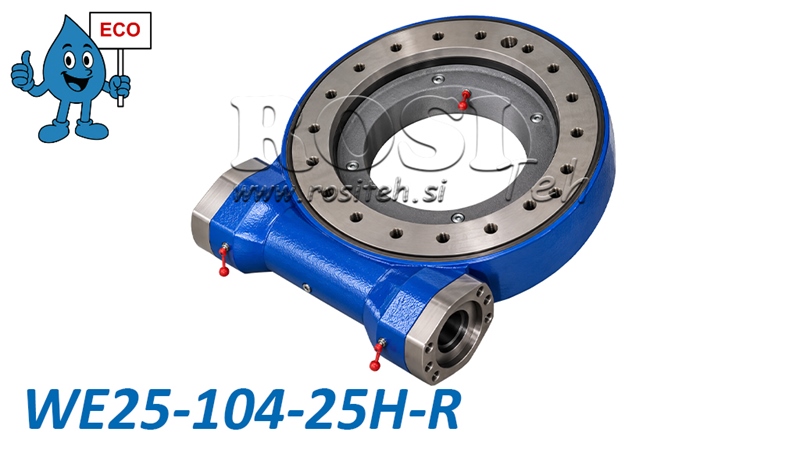

TIGUÜLEKANDEGA PÖÖRDAJAM SERI WEA25 - 34,2 kNm - ÜLEKANDEARV 104:1 - ECO
| Tehniline teave | |
| Tarnija: | Hiina |
| Garantii: | 6 kuud |
| Tagastamine või ümbervahetamine: | 14 päeva |
| Toote kaal: | 202 kg |
| Mudel: | WEA25 - ECO |
| Staatiline aksiaalne kandevõime: | 2360 kN |
| Staatiline radiaalne kandevõime: | 945 kN |
| Pöördeulatus: | 360° (pidev) |
| Ülekandearv: | 104:1 |
| Maksimaalne väljundkiirus: | ≤ 1,5 rpm |
| Kallutusmoment: | 310 kNm |
| Lõtk: | ≤ 0,15° |
| Pöördsõlme välisläbimõõt: | 800 mm |
| Hoidemoment: | 158,3 kNm |
| Sisendvõll: | Ø25 mm |
| Väljundmoment: | 34,2 kNm |
Kirjeldus
Meie ECO sarja WEA-seeria tigukäiguga pöördajamid pakuvad võimsat, vastupidavat ja kulutõhusat lahendust raskete konstruktsioonide ja masinate juhitud pööramiseks. Need ühendavad kompaktses sõlmes tigukäiguga reduktori ja pöördlaagri, võimaldades suurt pöördemomendi ülekannet ning kandes aksiaalseid, radiaalseid ja kallutuskoormusi.
WEA ECO seeria pakub suurepärast hinna ja kvaliteedi suhet ning sobib põllumajandus-, metsa-, ehitus- ja tööstusmasinate rakendustesse, kus on vajalik suur pöördemoment ja koormuse täpne positsioneerimine.
Kuidas tigukäiguga pöördajam töötab
Tigukäiguga pöördajam töötab tigukäigul põhineva ülekande põhimõttel, kus tigu ajab hammastatud pöördrõngast. See konstruktsioon tagab suure ülekandearvu, suure väljundmomendi ning aeglase, sujuva ja juhitud pöörlemise. Ajamit saab käitada sobiva hüdromootoriga. Selle konstruktsioon võimaldab pidevat 360° pöörlemist, samal ajal kui integreeritud pöördlaager kannab suuri aksiaalseid ja radiaalseid jõude ning kallutusmomente, muutes ajami sobivaks nõudlikesse töötingimustesse.
Peamised eelised
-
ECO sari – soodne lahendus, mis pakub suurepärast hinna ja kvaliteedi suhet.
-
Suur väljundmoment raskete konstruktsioonide ja koormate pööramiseks.
-
Kompaktne ja vastupidav konstruktsioon integreeritud pöördlaagriga.
-
Pideva 360° pöörlemise võimalus.
-
Täpne ja juhitud pöörlemine suure ülekandearvuga.
-
Suur aksiaalne ja radiaalne kandevõime.
-
Suur vastupidavus kallutusmomentidele.
-
Kvaliteetsed materjalid ja kuumtöödeldud hammasülekande komponendid.
-
Lai mudelivalik erinevatele koormustele ja rakendustele.
Kasutusalad
WEA ECO seeria tigukäiguga pöördajameid kasutatakse eri tööstusharudes, eriti rakendustes, kus on vaja raskete masinakomponentide ja sõlmede usaldusväärset pööramist ja positsioneerimist.
-
Metsatehnika – metsaveohaagised, kraanad ja pöörlevad konstruktsioonid.
-
Põllumajandusmasinad – pöörlevad nooled, lisaseadmed ja põllumajandusseadmed.
-
Ehitusmasinad – kraanad, tõsteseadmed ja pöördplatvormid.
-
Tööstusseadmed – positsioneerimisseadmed, pöördlauad ja materjalikäitlussüsteemid.
-
Transpordi- ja eriotstarbelised sõidukid – pöördsõlmed ja sõidukile paigaldatavad seadmed.
Materjalid ja konstruktsioon
WEA ECO seeria tigukäiguga pöördajamid on valmistatud kvaliteetterastest, mis tagavad mehaanilise tugevuse, kulumiskindluse ja pika kasutusea nõuetekohase hoolduse korral.
Hammasülekande komponendid võivad olla valmistatud terasemarkidest 45, 50Mn, 42CrMo või 42CrMo4, samas kui tiguvõllid võivad olla valmistatud terasest 42CrMo või 20CrMoTi. Valitud komponendid on kuumtöödeldud kõvaduse ja kulumiskindluse parandamiseks.
Karastatud veerepindade kõvadus on vahemikus 55 kuni 62 HRC, samas kui tigukäigu sõlme pinnakõvadus on vahemikus 58 kuni 62 HRC.
Tigukäiguga pöördajam on tehases eelmääritud.
Mõõtmed WEA25 - ECO

Piirkoormuse diagramm
Diagramm näitab aksiaalkoormuse ja kallutusmomendi lubatud kombinatsioone WEA25 tigukäiguga pöördajami jaoks. Aksiaalkoormuse suurenemisel väheneb lubatud kallutusmoment. Õigeks valikuks ja ohutuks kasutamiseks tuleb järgida tootja määratud koormuspiire.

Horisontaaltelg: aksiaalkoormus kN.
Vertikaaltelg: kallutusmoment kNm.
Varjutatud ala: lubatud koormuskombinatsioonid vastavalt tootja diagrammile.
Piirkõver: maksimaalne lubatud kombineeritud koormus, mida ei tohi ületada.
