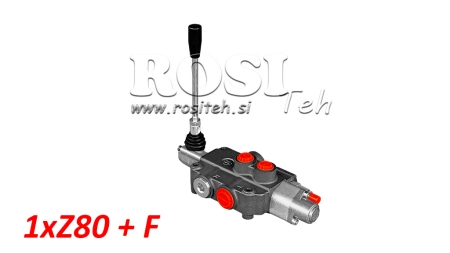

KÄSIJUHTIMISEGA HÜDRAULILINE VENTIIL MONOBLOKK 1xZ80 + UJUVA FUNKTSIOON
| Tehniline teave | |
| Tarnija: | Bulgaaria |
| Tagastus või vahetus: | 14 päeva |
| Garantii: | 6 kuud |
| Toote kaal: | 3,90 kg |
| Klapi tüüp: | Z80 monoplokk ujuvasendi funktsiooniga |
| Nimivooluhulk: | 80 L/min |
| Sektsioonide arv: | 1 |
| Korpuse materjal: | Malm |
| Siibri materjal: | Süsinikteras (läbimõõt 18 mm) |
| Juhtimine: | Mehaaniline (juhtkangi abil) |
| Kangi asendid: | 4 |
| Funktsioonid: | Kahetoimeline + ujuvasendi funktsioon (FLOAT) |
| Hüdroskeem: | Paralleelne |
| Max rõhk (port T): | 35 bar (tagasivoolurõhk) |
| Max rõhk (port P): | 315 bar (sisendrõhk) |
| Max rõhk (pordid A ja B): | 315 bar (töörõhk) |
| Tehases seadistatud ülerõhuklapp: | 180 bar |
| Ülerõhuklapi reguleerimisvahemik: | 120-250 bar |
| Siseleke: | 8 cm³/min rõhuerinevusel Δp = 100 bar ja temperatuuril 40°C |
| Töötemperatuur: | -40°C kuni +60°C |
| Õli töötemperatuur: | -20°C kuni +80°C NBR-tihenditega, -20°C kuni +100°C FPM-tihenditega |
| Õli viskoossus: | 15–75 mm²/s (soovitatav) |
Kirjeldus
Ujuvasendi funktsiooniga Z80 hüdrauliline monoplokk-jagaja on mõeldud hüdroõli vooluhulga usaldusväärseks ja täpseks käsijuhtimiseks pumba ja hüdrotäituri vahel. Selle versiooni põhiomadus on täiendav ujuvasend (FLOAT), mis võimaldab ühendatud hüdrosilindril vabalt liikuda.
Sektsioonil on A- ja B-tööpordid G 1/2" keermega hüdrosilindri või muu kahetoimelise hüdrotäituri ühendamiseks. Peamine rõhuport P on G 1/2" keermega ning tagasivooluport T on G 3/4" keermega.
Jagajat juhitakse mehaaniliselt kangiga. Lisaks silindri standardsele kahesuunalisele juhtimisele on jagajal ka ujuvasend. Kui kang viiakse ujuvasendisse, ühendatakse pordid A ja B tagasivooluliiniga T, võimaldades hüdrosilindri kolvivarrel väliste jõudude mõjul vabalt mõlemas suunas liikuda.
Ujuvasendi funktsioon on eriti kasulik tööseadmete puhul, mis peavad töö ajal järgima maastikku või maapinda, kuna ujuvasendi rakendamisel ei hoia hüdrosilinder tööseadet fikseeritud asendis.
Z80 + F versiooni peamised eelised:
- täiendav ujuvasendi funktsioon (FLOAT),
- hüdrosilindri vaba liikumine ujuvasendis,
- sobib tööseadmetele, mis peavad järgima maastikku,
- lihtne mehaaniline kangjuhtimine,
- integreeritud ülerõhuklapp,
- vastupidav monoplokk-konstruktsioon.
Ujuvasendi funktsiooniga Z80 hüdrojagaja sobib kasutamiseks põllumajandus-, metsandus- ja muudel mobiilsetel hüdraulilistel masinatel, kus lisaks standardsele kahetoimelisele juhtimisele on vajalik hüdrosilindri vaba liikumine.
Mõõtmed
Hüdroskeem
