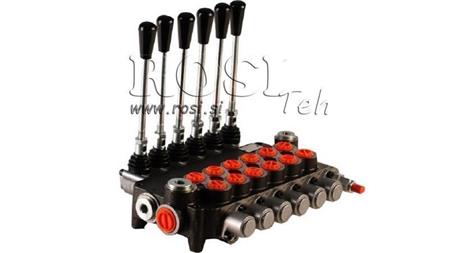

KÄSIJUHTIMISEGA HÜDRAULILINE VENTIIL MONOBLOKK 6xZ80
| Tehniline teave | |
| Tarnija: | Bulgaaria |
| Tagastamine või ümbervahetamine: | 14 päeva |
| Garantii: | 6 kuud |
| Toote kaal: | 15,9 kg |
| Ventiili tüüp: | Z80 monoplokk |
| Nimivooluhulk: | 80 L/min |
| Sektsioonide arv: | 6 |
| Korpuse materjal: | Malm |
| Siibri materjal: | Süsinikteras (läbimõõt 18 mm) |
| Juhtimine: | Mehaaniline (juhtkangiga) |
| Hüdroskeem: | Paralleelne |
| Max rõhk (port T): | 35 bar (tagasivoolurõhk) |
| Max rõhk (port P): | 315 bar (sisendrõhk) |
| Max rõhk (pordid A ja B): | 315 bar (töörõhk) |
| Tehases seadistatud rõhupiiramisventiil: | 180 bar |
| Rõhupiiramisventiili reguleerimisvahemik: | 120-250 bar |
| Sisemine leke: | 8 cm³/min Δp = 100 bar ja 40°C juures |
| Töötemperatuur: | -40°C kuni +60°C |
| Õli töötemperatuur: | -20°C kuni +80°C NBR-tihenditega, -20°C kuni +100°C FPM-tihenditega |
| Õli viskoossus: | 15–75 mm²/s (soovitatav) |
Kirjeldus
Z80 hüdraulilised monoplokk-hüdrojagajad on mõeldud hüdroõli voolu usaldusväärseks ja täpseks juhtimiseks pumba ning hüdrauliliste täiturmehhanismide vahel. Need on saadaval 1 kuni 6 sektsiooniga versioonidena, võimaldades juhtida ühte kuni kuut sõltumatut hüdraulilist funktsiooni vastavalt süsteemi nõuetele.
Igal sektsioonil on A- ja B-tööport. Standardne BSP-versioon kasutab P rõhusisendil G 1/2 ühendust, T tagasivoolupordil G 3/4 ühendust ning A- ja B-tööportidel G 1/2 ühendusi. Sõltuvalt valitud siibri konfiguratsioonist sobib hüdrojagaja kahetoimeliste või ühetoimeliste hüdrosilindrite, hüdromootorite ja teiste hüdrauliliste täiturmehhanismide juhtimiseks.
Käsijuhtimisega versioonis juhitakse hüdrojagajat mehaaniliselt kangidega. Üksiku kangi liigutamine suunab hüdroõli vastavasse tööporti, juhtides sellega ühendatud täiturmehhanismi liikumissuunda. Neutraalasendis vastavat hüdraulilist funktsiooni ei aktiveerita.
Z80 hüdrojagajate peamised eelised:
- nimivooluhulk: 80 l/min,
- maksimaalne töörõhk: 315 bar,
- saadaval 1 kuni 6 sektsiooniga,
- kompaktne ja vastupidav monoplokk-konstruktsioon,
- lihtne ja otsene käsijuhtimine,
- üksikute hüdrauliliste funktsioonide sõltumatu juhtimine,
- standardsed hüdraulikaühendused,
- sobib erinevatele mobiilsetele ja statsionaarsetele hüdrosüsteemidele.
Z80 hüdrojagajad on varustatud peamise rõhupiiramisventiili ja tagasilöögiklapiga. Need on saadaval paralleel- või tandemkonfiguratsioonis ning lisavarustusena Power Beyond (Carry Over) ühendusega täiendavate hüdrojagajate ühendamiseks.
Z80 hüdraulilised monoplokk-hüdrojagajad sobivad kasutamiseks põllu- ja metsamajandusmasinatel ning erinevatel tööstuslikel ja mobiilsetel hüdraulikaseadmetel. Sobiva sektsioonide arvu ja siibritüübi valimine võimaldab hüdrojagajat kohandada iga masina või rakenduse konkreetsete hüdrauliliste funktsioonidega.

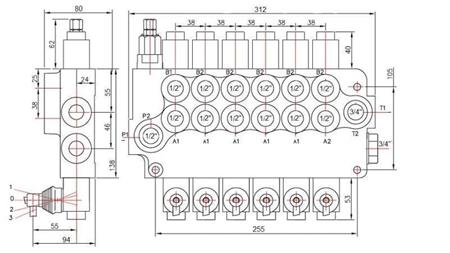

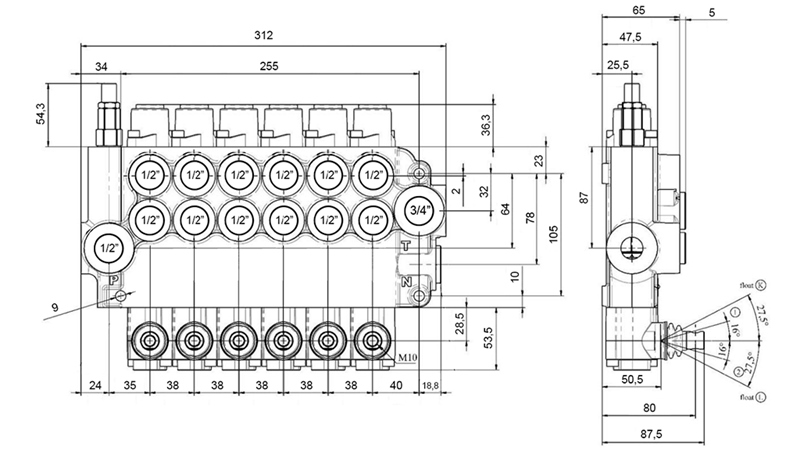

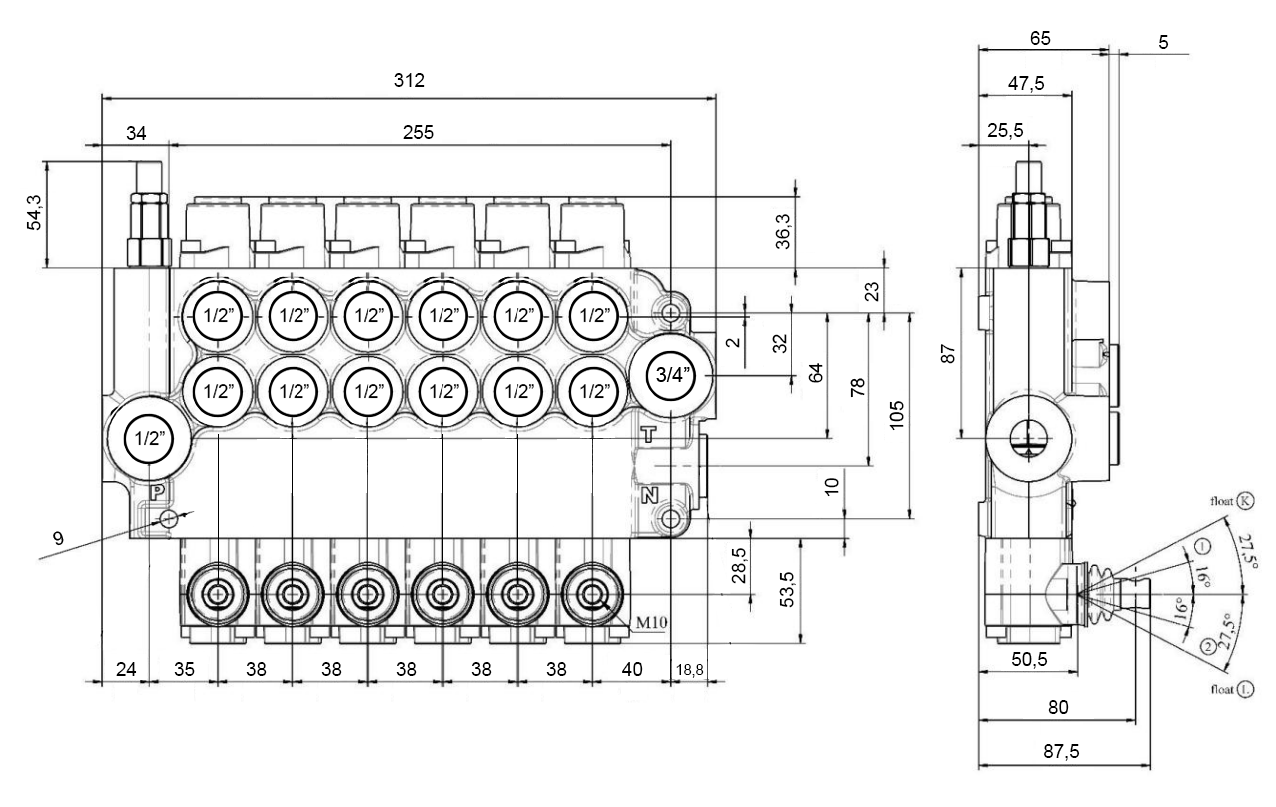

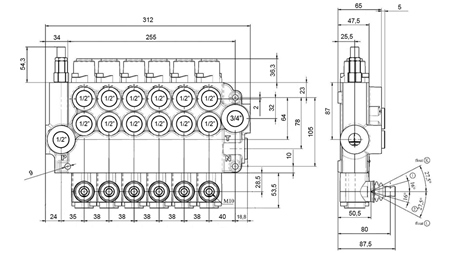

Mõõtmed

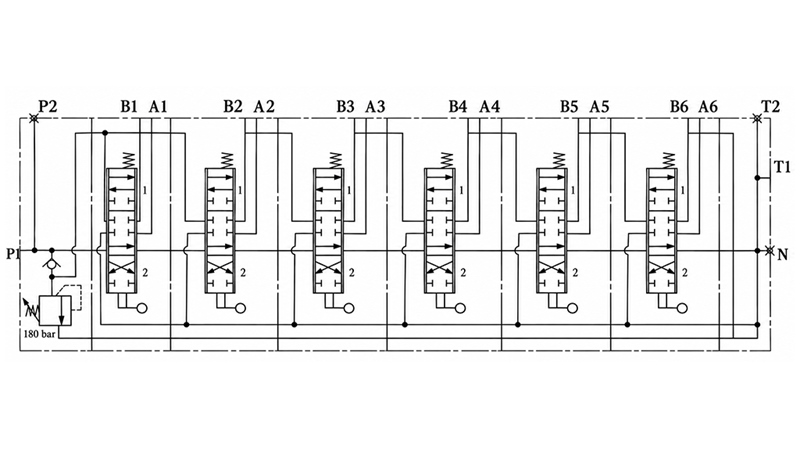

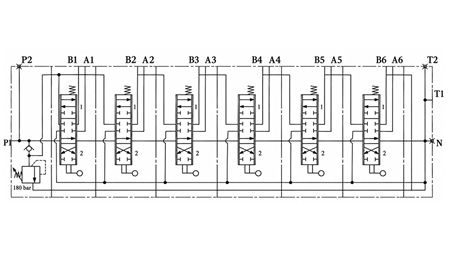

Hüdroskeem
