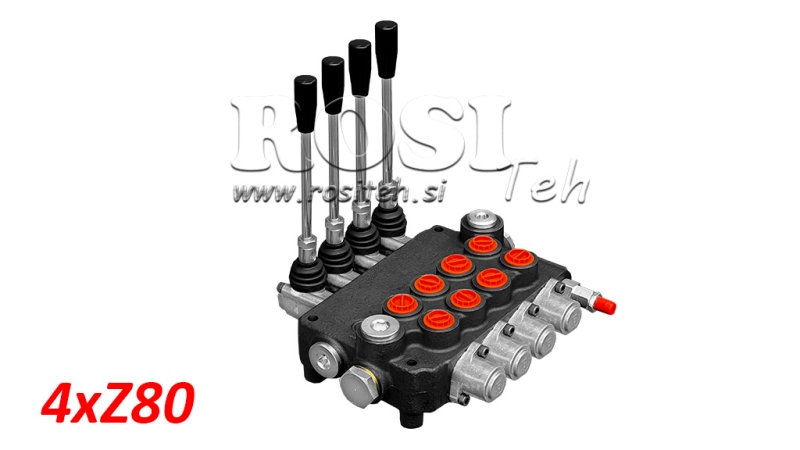

KÄSIJUHTIMISEGA HÜDRAULILINE VENTIIL MONOBLOKK 4xZ80
| Tehniline teave | |
| Tarnija: | Bulgaaria |
| Tagastus või ümbervahetus: | 14 päeva |
| Garantii: | 6 kuud |
| Toote kaal: | 11,5 kg |
| Ventiili tüüp: | Z80 monoplokk |
| Nimivooluhulk: | 80 L/min |
| Sektsioonide arv: | 4 |
| Korpuse materjal: | Malm |
| Siibri materjal: | Süsinikteras (läbimõõt 18 mm) |
| Juhtimine: | Mehaaniline (juhtkangi abil) |
| Hüdraulikaskeem: | Paralleelne |
| Max rõhk (port T): | 35 bar (tagasivoolurõhk) |
| Max rõhk (port P): | 315 bar (sisendrõhk) |
| Max rõhk (pordid A ja B): | 315 bar (töörõhk) |
| Tehases seadistatud rõhupiiramisventiil: | 180 bar |
| Rõhupiiramisventiili reguleerimisvahemik: | 120-250 bar |
| Sisemine leke: | 8 cm³/min rõhul Δp = 100 bar ja temperatuuril 40°C |
| Töötemperatuur: | -40°C kuni +60°C |
| Õli töötemperatuur: | -20°C kuni +80°C NBR-tihenditega, -20°C kuni +100°C FPM-tihenditega |
| Õli viskoossus: | 15–75 mm²/s (soovitatav) |
Kirjeldus
Z80 hüdraulilised monoplokk-jagajad on ette nähtud hüdroõli voolu töökindlaks ja täpseks juhtimiseks pumba ja hüdrauliliste täiturseadmete vahel. Need on saadaval 1 kuni 6 sektsiooniga versioonidena, võimaldades juhtida ühte kuni kuut sõltumatut hüdraulikafunktsiooni vastavalt süsteemi nõuetele.
Igal sektsioonil on A- ja B-tööpordid. Standardses BSP-versioonis kasutatakse P-rõhusisendi jaoks G 1/2 ühendust, T-tagasivoolupordi jaoks G 3/4 ühendust ning A- ja B-tööportide jaoks G 1/2 ühendusi. Sõltuvalt valitud siibri konfiguratsioonist sobib jagaja kahetoimeliste või ühetoimeliste hüdrosilindrite, hüdromootorite ja muude hüdrauliliste täiturseadmete juhtimiseks.
Käsijuhtimisega versioonis juhitakse jagajat mehaaniliselt kangide abil. Üksiku kangi liigutamine suunab hüdroõli vastavasse tööporti, juhtides sellega ühendatud täiturseadme liikumissuunda. Neutraalasendis vastavat hüdraulikafunktsiooni ei aktiveerita.
Z80 jagajate peamised eelised:
- nimivooluhulk: 80 l/min,
- maksimaalne töörõhk: 315 bar,
- saadaval 1 kuni 6 sektsiooniga,
- kompaktne ja vastupidav monoplokk-konstruktsioon,
- lihtne ja otsene käsijuhtimine,
- üksikute hüdraulikafunktsioonide sõltumatu juhtimine,
- standardsed hüdraulikaühendused,
- sobib erinevatele mobiilsetele ja statsionaarsetele hüdrosüsteemidele.
Z80 jagajad on varustatud põhirõhupiiramisventiili ja tagasilöögiklapiga. Need on saadaval paralleel- või tandemkonfiguratsioonis ning lisavarustusena Power Beyond (Carry Over) ühendusega täiendavate hüdrojagajate ühendamiseks.
Z80 hüdraulilised monoplokk-jagajad sobivad kasutamiseks põllumajandus- ja metsamasinatel ning erinevatel tööstuslikel ja mobiilsetel hüdroseadmetel. Sobiva sektsioonide arvu ja siibritüübi valik võimaldab kohandada jagaja iga masina või rakenduse konkreetsetele hüdraulikafunktsioonidele.

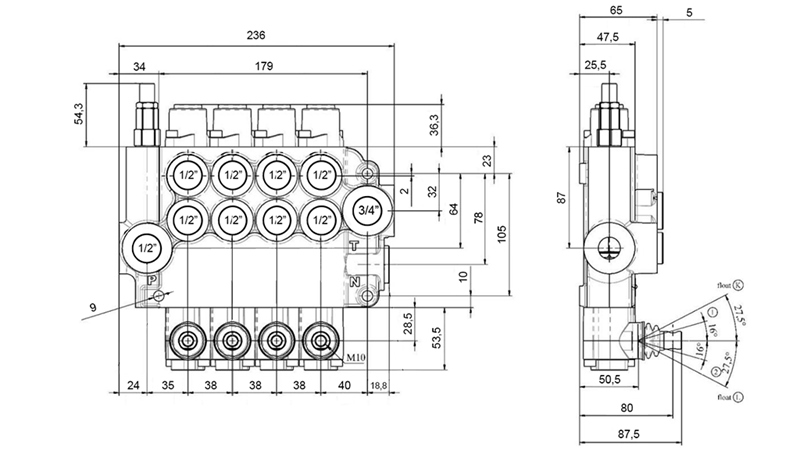

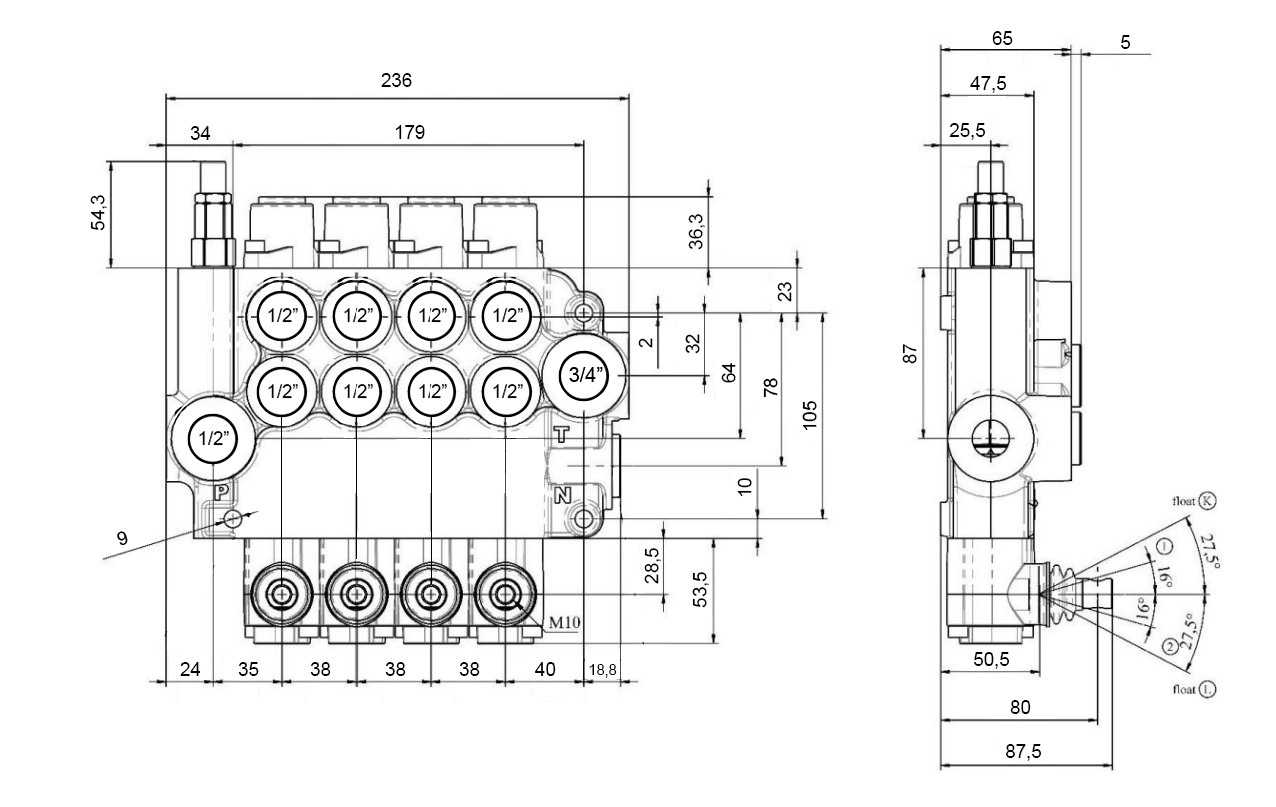

Mõõtmed

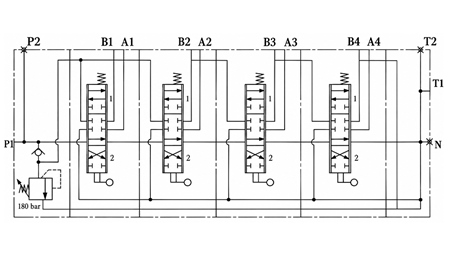

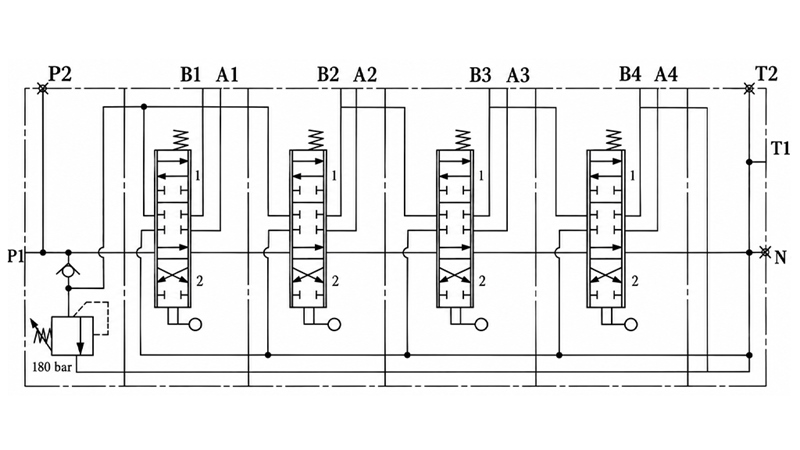

Hüdraulikaskeem
