KÄSIJUHTIMISEGA HÜDRAULILINE VENTIIL MONOBLOKK 3xZ80
| Tehniline teave | |
| Tarnija: | Bulgaaria |
| Tagastus või ümbervahetus: | 14 päeva |
| Garantii: | 6 kuud |
| Toote kaal: | 9,3 kg |
| Jaoturi tüüp: | Z80 monoblokk |
| Nimivooluhulk: | 80 L/min |
| Sektsioonide arv: | 3 |
| Korpuse materjal: | Malm |
| Siibri materjal: | Süsinikteras (läbimõõt 18 mm) |
| Juhtimine: | Mehaaniline (juhtkangi abil) |
| Hüdroskeem: | Paralleelne |
| Max rõhk (port T): | 35 bar (tagasivoolurõhk) |
| Max rõhk (port P): | 315 bar (sisendrõhk) |
| Max rõhk (pordid A ja B): | 315 bar (töörõhk) |
| Tehases seadistatud rõhupiirklapp: | 180 bar |
| Rõhupiirklapi reguleerimisvahemik: | 120-250 bar |
| Siseleke: | 8 cm³/min Δp = 100 bar ja 40°C juures |
| Töötemperatuur: | -40°C kuni +60°C |
| Õli töötemperatuur: | -20°C kuni +80°C NBR-tihenditega, -20°C kuni +100°C FPM-tihenditega |
| Õli viskoossus: | 15–75 mm²/s (soovitatav) |
Kirjeldus
Z80 hüdraulilised monoblokk-jaoturid on mõeldud hüdroõli voolu usaldusväärseks ja täpseks juhtimiseks pumba ja hüdrauliliste täiturmehhanismide vahel. Need on saadaval 1 kuni 6 sektsiooniga versioonidena, võimaldades juhtida ühte kuni kuut sõltumatut hüdrofunktsiooni vastavalt süsteemi nõuetele.
Igal sektsioonil on A- ja B-tööport. Standardses BSP-versioonis kasutatakse P-rõhusisendi jaoks G 1/2 ühendust, T-tagasivoolupordi jaoks G 3/4 ühendust ning A- ja B-tööportide jaoks G 1/2 ühendusi. Sõltuvalt valitud siibri konfiguratsioonist sobib jaotur kahepoolse või ühepoolse toimega hüdrosilindrite, hüdromootorite ja muude hüdrauliliste täiturmehhanismide juhtimiseks.
Käsitsi juhitavas versioonis juhitakse jaoturit mehaaniliselt kangide abil. Üksiku kangi liigutamine suunab hüdroõli vastavasse tööporti, juhtides seeläbi ühendatud täiturmehhanismi liikumissuunda. Neutraalasendis vastavat hüdrofunktsiooni ei aktiveerita.
Z80 jaoturite peamised eelised:
- nimivooluhulk: 80 l/min,
- maksimaalne töörõhk: 315 bar,
- saadaval 1 kuni 6 sektsiooniga,
- kompaktne ja vastupidav monoblokk-konstruktsioon,
- lihtne ja vahetu käsijuhtimine,
- üksikute hüdrofunktsioonide sõltumatu juhtimine,
- standardsed hüdraulikaühendused,
- sobib erinevatele mobiilsetele ja statsionaarsetele hüdrosüsteemidele.
Z80 jaoturid on varustatud peamise rõhupiirklapi ja tagasilöögiklapiga. Need on saadaval paralleel- või tandemkonfiguratsioonis ning lisavarustusena Power Beyond (Carry Over) ühendusega täiendavate hüdrojaoturite ühendamiseks.
Z80 hüdraulilised monoblokk-jaoturid sobivad kasutamiseks põllumajandus- ja metsamasinatel ning erinevatel tööstuslikel ja mobiilsetel hüdroseadmetel. Sobiva sektsioonide arvu ja siibritüübi valimine võimaldab jaoturi kohandada iga masina või rakenduse konkreetsetele hüdrofunktsioonidele.

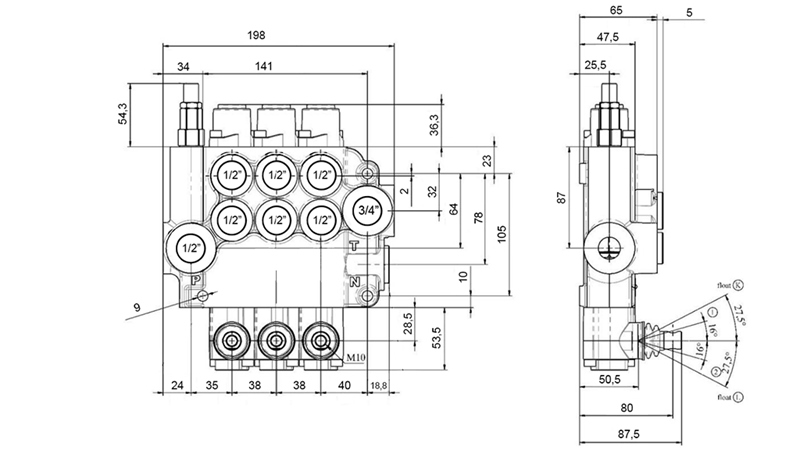

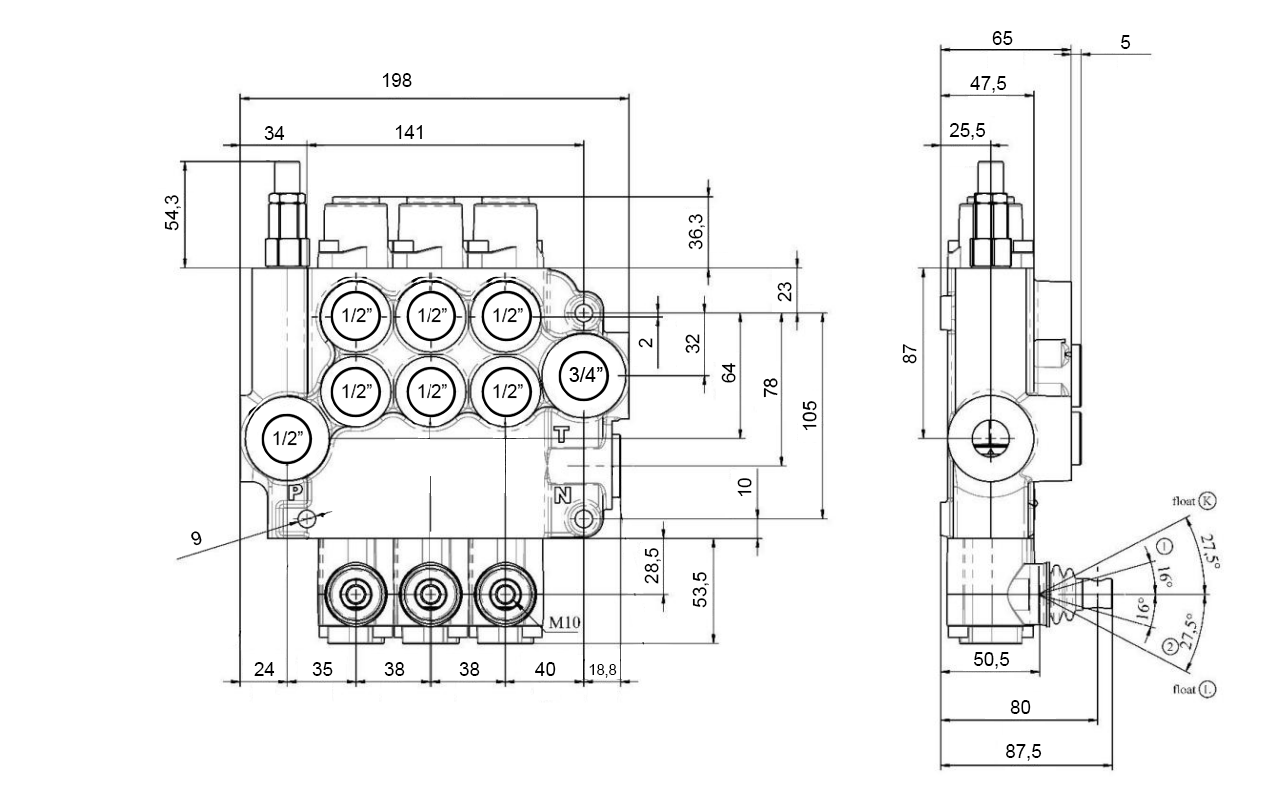

Mõõtmed

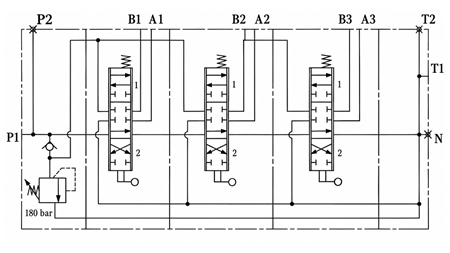

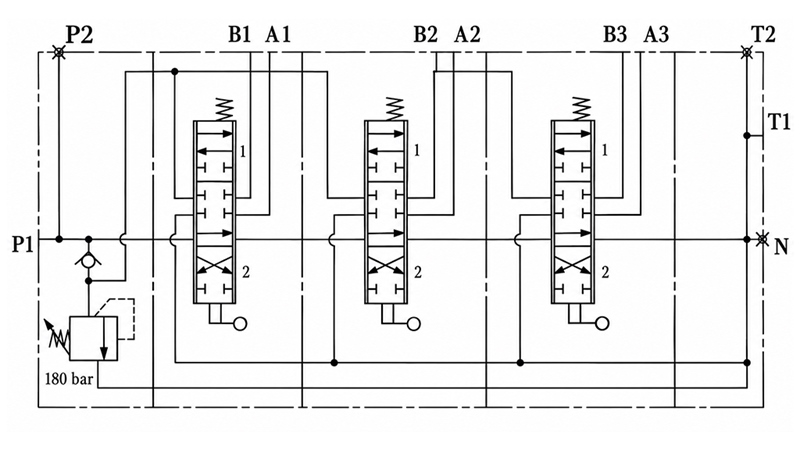

Hüdroskeem
