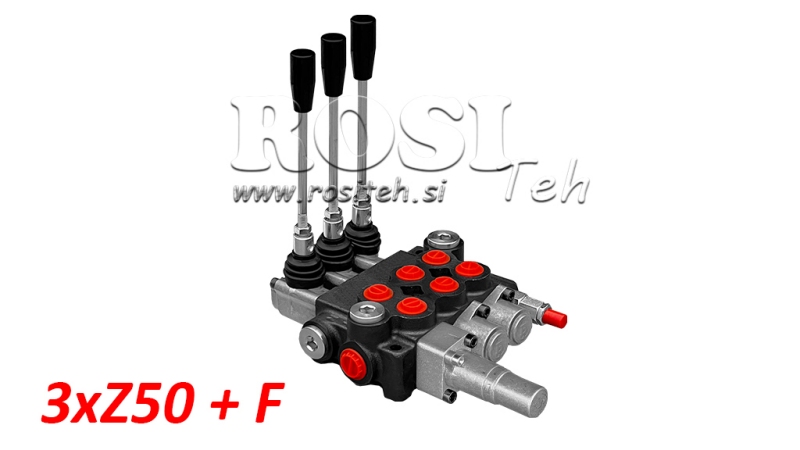

KÄSIJUHTIMISEGA HÜDRAULILINE VENTIIL MONOBLOKK 3xZ50 + UJUVA FUNKTSIOON
| Tehniline teave | |
| Tarnija: | Bulgaaria |
| Tagastus või vahetus: | 14 päeva |
| Garantii: | 6 kuud |
| Toote kaal: | 5,95 kg |
| Ventiili tüüp: | Z50 monoblokk ujuvasendi funktsiooniga |
| Nimivooluhulk: | 50 L/min |
| Sektsioonide arv: | 3 |
| Korpuse materjal: | Malm |
| Siibri materjal: | Süsinikteras (läbimõõt 16 mm) |
| Juhtimine: | Mehaaniline (juhtkangi abil) |
| Kangi asendid: | 4 |
| Funktsioonid: | Kahetoimeline + ujuvasendi funktsioon (FLOAT) |
| Hüdraulikaskeem: | Paralleelne |
| Max rõhk (port T): | 35 bar (tagasivoolurõhk) |
| Max rõhk (port P): | 315 bar (sisendrõhk) |
| Max rõhk (pordid A ja B): | 315 bar (töörõhk) |
| Tehases seadistatud rõhupiirklapp: | 180 bar |
| Rõhupiirklapi reguleerimisvahemik: | Sõltuvalt vedrust: 50–120 / 120–250 / 220–315 bar |
| Siseleke: | 7 cm³/min rõhul Δp = 100 bar ja temperatuuril 40°C |
| Töötemperatuur: | -40°C kuni +60°C |
| Õli töötemperatuur: | -20°C kuni +80°C NBR-tihenditega |
| Õli viskoossus: | 15–75 mm²/s (soovitatav) |
Kirjeldus
Ujuvasendi funktsiooniga Z50 hüdrauliline sektsiooniline monoblokk-jagaja on mõeldud hüdroõli voolu töökindlaks ja täpseks käsitsi juhtimiseks pumba ja hüdraulilise täiturmehhanismi vahel. Selle versiooni põhiomadus on täiendav ujuvasend (FLOAT), mis võimaldab ühendatud hüdrosilindril vabalt liikuda.
Sektsioonil on A- ja B-tööpordid G 3/8" keermega hüdrosilindri või muu kahetoimelise hüdraulilise täiturmehhanismi ühendamiseks. Peamisel survepordil P ja tagasivoolupordil T on G 1/2" keermed.
Jagajat juhitakse mehaaniliselt kangiga. Lisaks standardsele kahesuunalisele silindri juhtimisele on jagajal ka ujuvasend. Kui kang liigutatakse ujuvasendisse, ühendatakse pordid A ja B tagasivooluliiniga T, võimaldades hüdrosilindri kolvivarrel välisjõudude mõjul vabalt mõlemas suunas liikuda.
Ujuvasendi funktsioon on eriti kasulik tööseadmete puhul, mis peavad töö ajal järgima maastikku või maapinda, kuna ujuvasendi funktsiooni rakendamisel ei hoia hüdrosilinder tööseadet fikseeritud asendis.
Z50 + F versiooni peamised eelised:
- täiendav ujuvasendi funktsioon (FLOAT),
- hüdrosilindri vaba liikumine ujuvasendis,
- sobib tööseadmetele, mis peavad järgima maastikku,
- lihtne mehaaniline juhtkangiga juhtimine,
- integreeritud rõhupiirklapp,
- tugev monoblokk-konstruktsioon.
Ujuvasendi funktsiooniga Z50 hüdrojagaja sobib kasutamiseks põllumajandus-, metsandus- ja muudel mobiilsetel hüdraulilistel masinatel, kus lisaks standardsele kahetoimelisele juhtimisele on vajalik hüdrosilindri vaba liikumine.

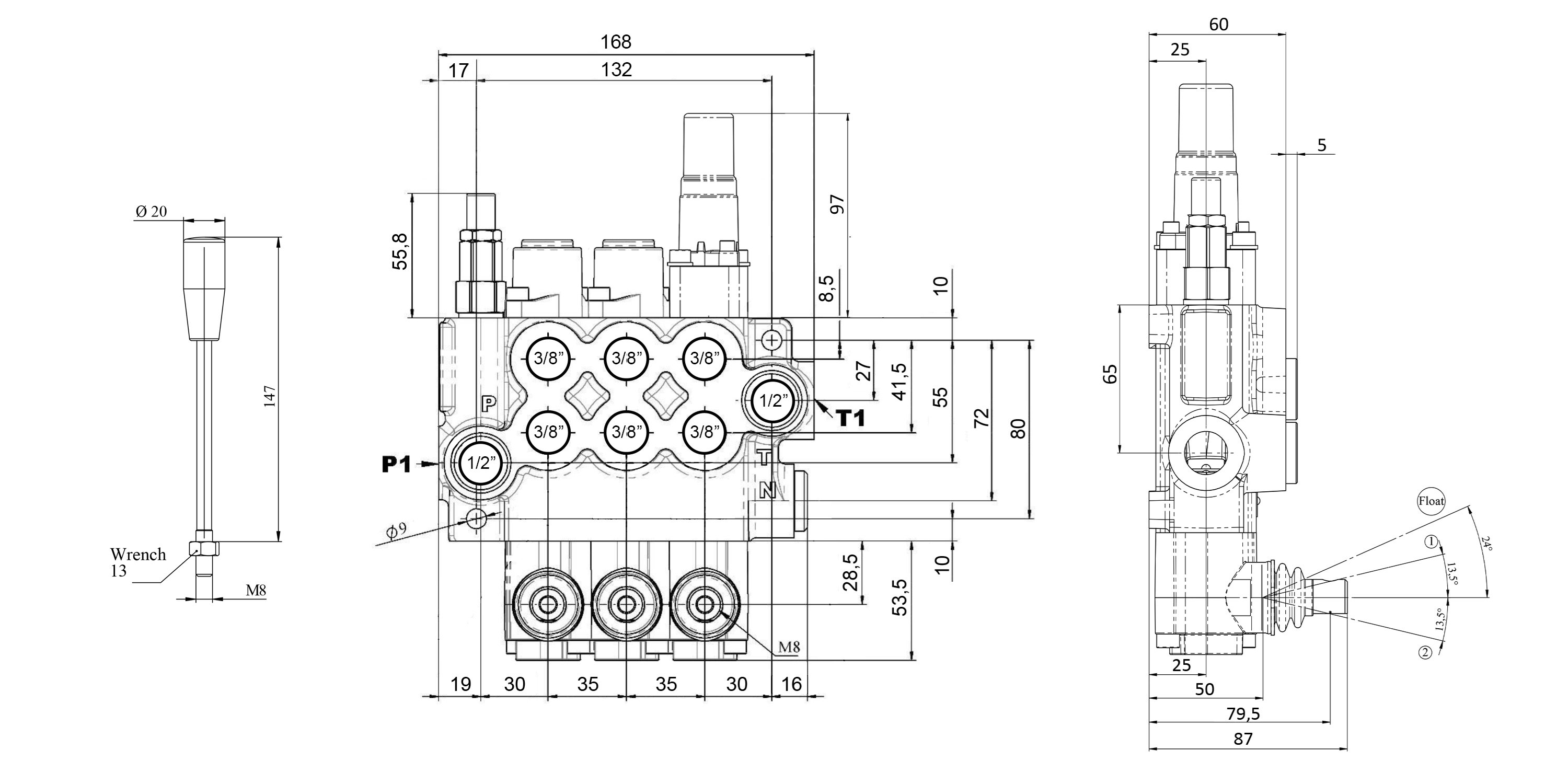

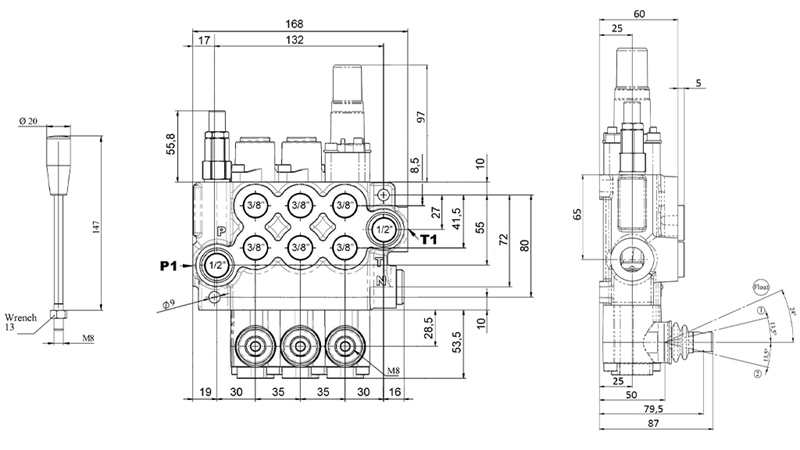

Mõõtmed

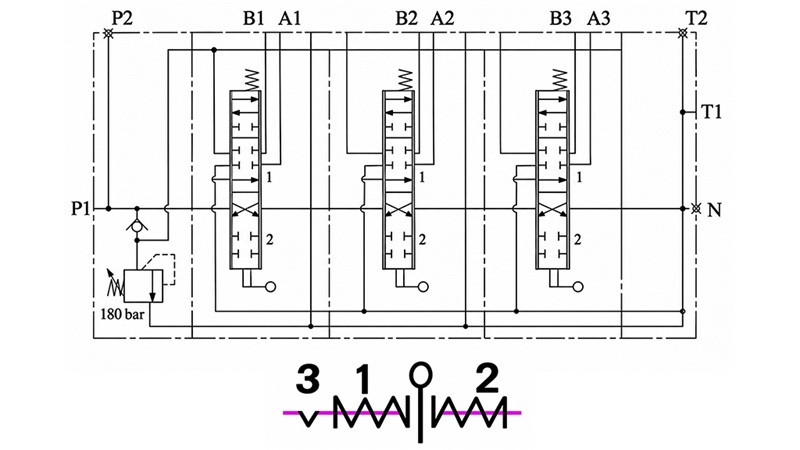

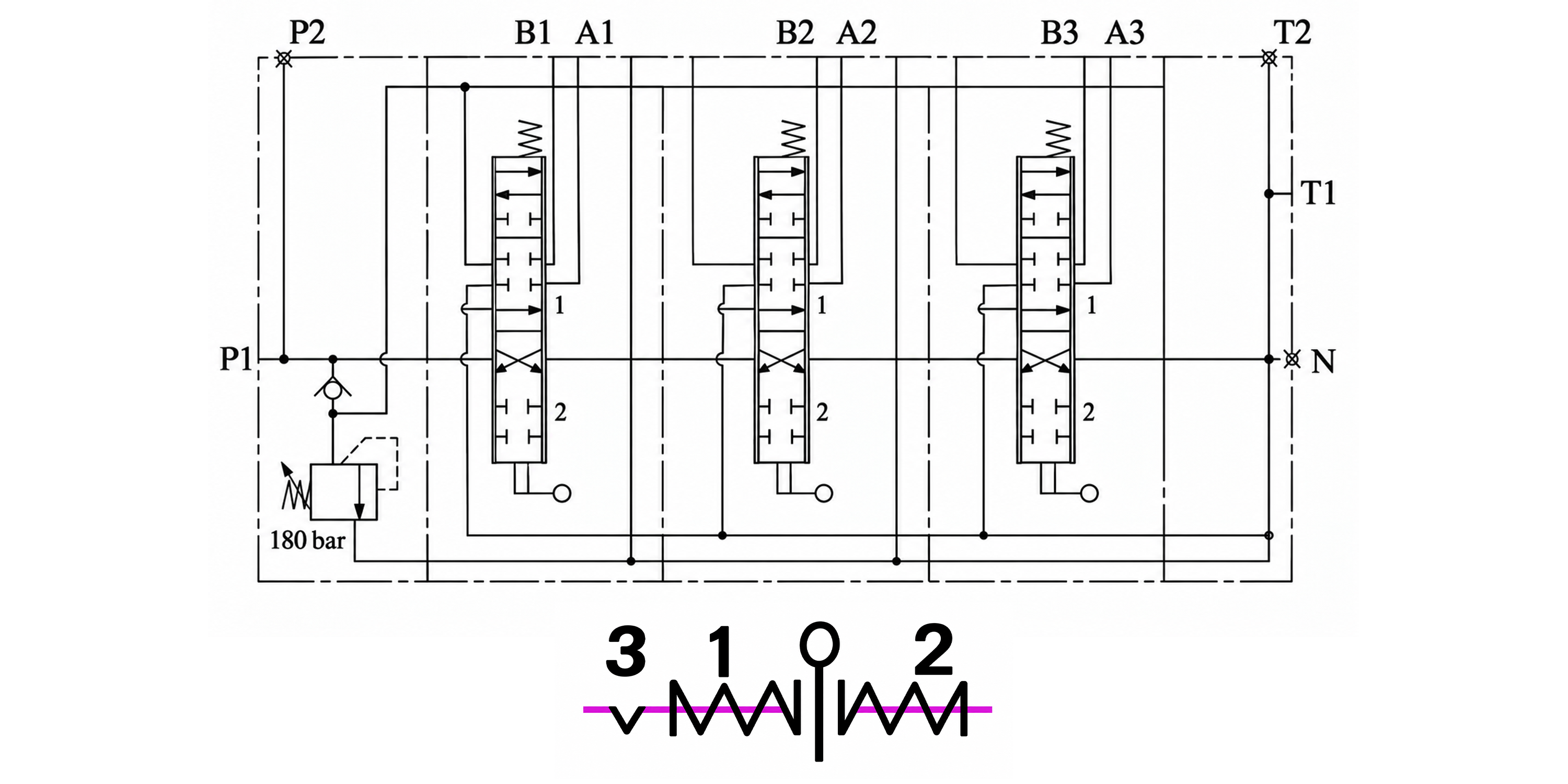

Hüdraulikaskeem
