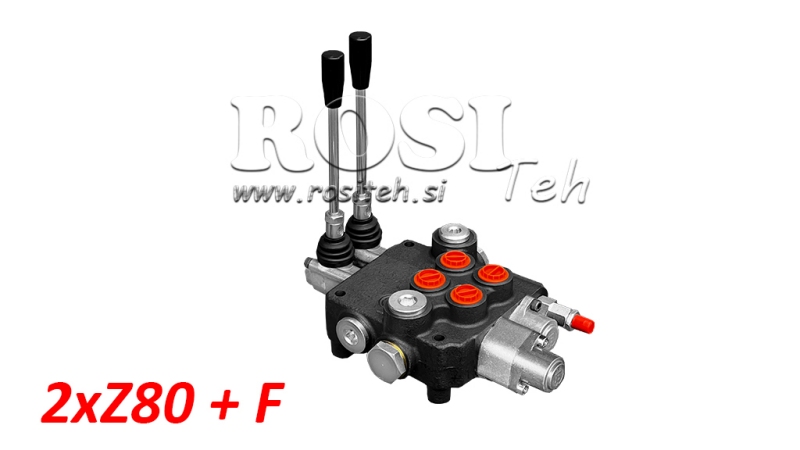

KÄSIJUHTIMISEGA HÜDRAULILINE VENTIIL MONOBLOKK 2xZ80 + UJUVA FUNKTSIOON
| Tehnilised andmed | |
| Tarnija: | Bulgaaria |
| Tagastus või vahetus: | 14 päeva |
| Garantii: | 6 kuud |
| Toote kaal: | 6,45 kg |
| Ventiili tüüp: | Z80 monoplokk ujuvfunktsiooniga |
| Nimivooluhulk: | 80 L/min |
| Sektsioonide arv: | 2 |
| Korpuse materjal: | Malm |
| Siibri materjal: | Süsinikteras (läbimõõt 18 mm) |
| Juhtimine: | Mehaaniline (juhtkangiga) |
| Kangiasendid: | 4 |
| Funktsioonid: | Kahepoolse toimega + ujuvfunktsioon (FLOAT) |
| Hüdraulikaskeem: | Paralleelne |
| Max rõhk (port T): | 35 bar (tagasivoolurõhk) |
| Max rõhk (port P): | 315 bar (sisendrõhk) |
| Max rõhk (pordid A ja B): | 315 bar (töörõhk) |
| Tehases seadistatud kaitseklapp: | 180 bar |
| Kaitseklapi reguleerimisvahemik: | 120-250 bar |
| Sisemine leke: | 8 cm³/min rõhuerinevusel Δp = 100 bar ja 40°C juures |
| Töötemperatuur: | -40°C kuni +60°C |
| Õli töötemperatuur: | -20°C kuni +80°C NBR-tihenditega, -20°C kuni +100°C FPM-tihenditega |
| Õli viskoossus: | 15–75 mm²/s (soovitatav) |
Kirjeldus
Z80 sektsiooniline monoplokk-hüdrojaotur ujuvfunktsiooniga on mõeldud hüdroõli voolu töökindlaks ja täpseks käsitsi juhtimiseks pumba ja hüdraulilise täiturmehhanismi vahel. Selle versiooni peamine omadus on täiendav ujuvasend (FLOAT), mis võimaldab ühendatud hüdrosilindril vabalt liikuda.
Sektsioonil on A- ja B-tööportid G 1/2" keermega hüdrosilindri või muu kahepoolse toimega hüdraulilise täiturmehhanismi ühendamiseks. Peamisel rõhupordil P on G 1/2" keere ning tagasivoolupordil T on G 3/4" keere.
Jaoturit juhitakse mehaaniliselt kangiga. Lisaks standardsele kahesuunalisele silindri juhtimisele on jaoturil ka ujuvasend. Kui kang viiakse ujuvasendisse, ühendatakse pordid A ja B tagasivooluliiniga T, võimaldades hüdrosilindri kolvivarrel välisjõudude mõjul mõlemas suunas vabalt liikuda.
Ujuvfunktsioon on eriti kasulik tööseadmete puhul, mis peavad töö ajal järgima maapinna reljeefi või pinda, kuna ujuvfunktsiooni rakendamisel ei hoia hüdrosilinder tööseadet fikseeritud asendis.
Z80 + F versiooni peamised eelised:
- täiendav ujuvfunktsioon (FLOAT),
- hüdrosilindri vaba liikumine ujuvasendis,
- sobib tööseadmetele, mis peavad järgima maapinna reljeefi,
- lihtne mehaaniline kangjuhtimine,
- integreeritud kaitseklapp,
- vastupidav monoplokk-konstruktsioon.
Z80 hüdrojaotur ujuvfunktsiooniga sobib kasutamiseks põllumajandus-, metsandus- ja muudel mobiilsetel hüdraulilistel masinatel, kus lisaks standardsele kahepoolse toimega juhtimisele on vajalik hüdrosilindri vaba liikumine.

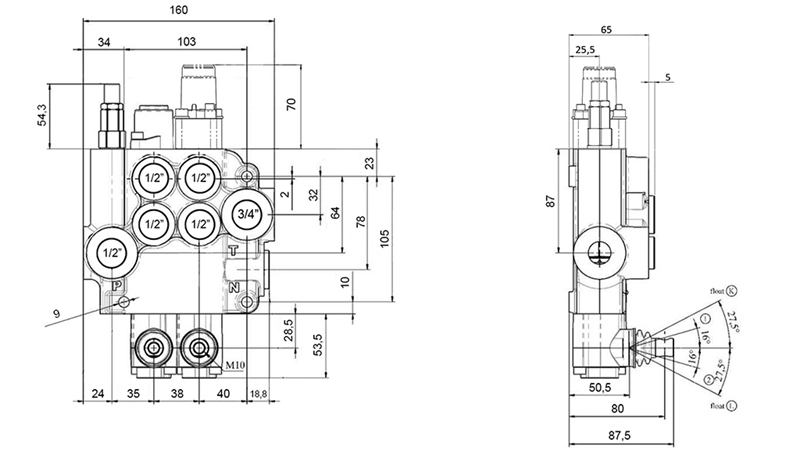

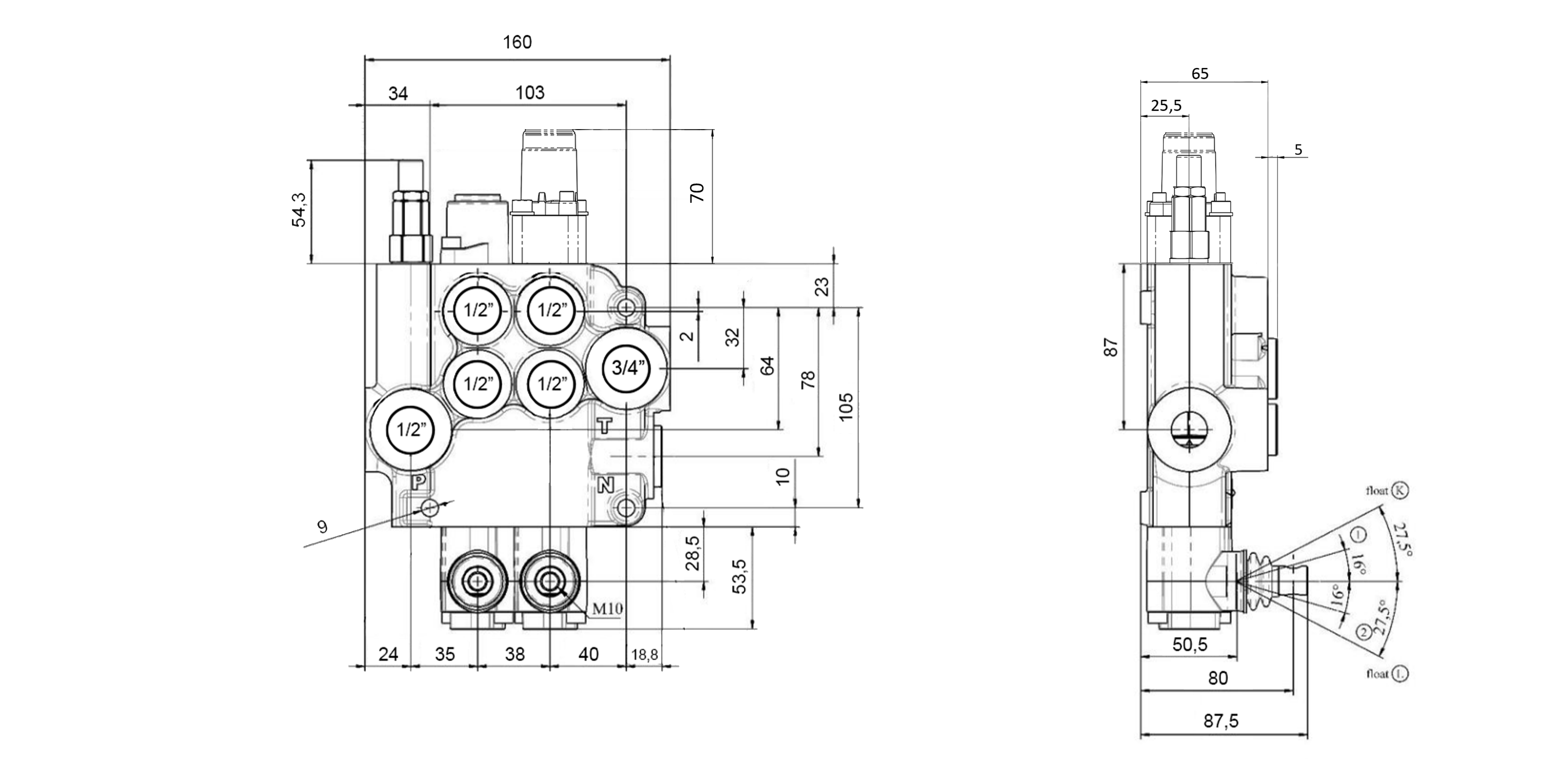

Mõõtmed

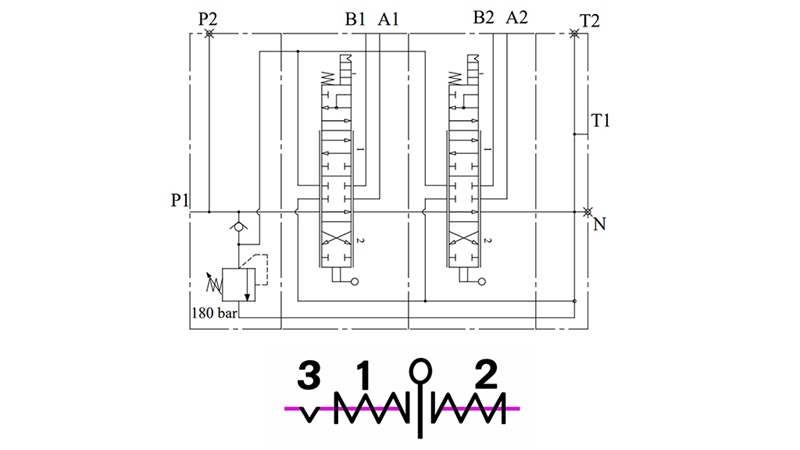

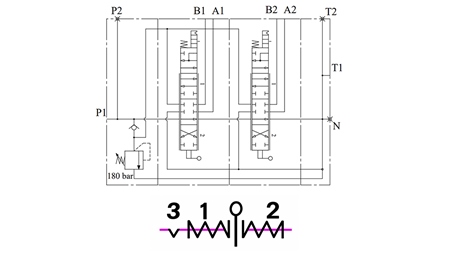

Hüdroskeem
