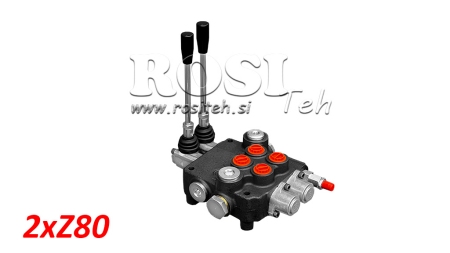

KÄSIJUHTIMISEGA HÜDRAULILINE VENTIIL MONOBLOKK 2xZ80
| Tehniline teave | |
| Tarnija: | Bulgaaria |
| Tagastus või ümbervahetamine: | 14 päeva |
| Garantii: | 6 kuud |
| Toote kaal: | 6,2 kg |
| Jagaja tüüp: | Z80 monoblokk |
| Nimivooluhulk: | 80 L/min |
| Sektsioonide arv: | 2 |
| Korpuse materjal: | Malm |
| Siibri materjal: | Süsinikteras (läbimõõt 18 mm) |
| Juhtimine: | Mehaaniline (juhthoova abil) |
| Hüdraulikaahel: | Paralleelne |
| Max rõhk (port T): | 35 bar (tagasivoolurõhk) |
| Max rõhk (port P): | 315 bar (sisendrõhk) |
| Max rõhk (pordid A ja B): | 315 bar (töörõhk) |
| Tehases seadistatud rõhupiiraja: | 180 bar |
| Rõhupiiraja reguleerimisvahemik: | 120-250 bar |
| Siseleke: | 8 cm³/min Δp = 100 bar ja 40°C juures |
| Töötemperatuur: | -40°C kuni +60°C |
| Õli töötemperatuur: | -20°C kuni +80°C NBR-tihenditega, -20°C kuni +100°C FPM-tihenditega |
| Õli viskoossus: | 15–75 mm²/s (soovitatav) |
Kirjeldus
Z80 hüdraulilised monoblokk-jagajad on mõeldud hüdroõli voolu töökindlaks ja täpseks juhtimiseks pumba ja hüdrauliliste täiturseadmete vahel. Need on saadaval 1 kuni 6 sektsiooniga versioonidena, võimaldades juhtida ühte kuni kuut sõltumatut hüdraulikafunktsiooni vastavalt süsteemi nõuetele.
Igal sektsioonil on A- ja B-tööpordid. Standardne BSP-versioon kasutab P-rõhu sisendi jaoks G 1/2 ühendust, T-tagasivoolupordi jaoks G 3/4 ühendust ning A- ja B-tööportide jaoks G 1/2 ühendusi. Sõltuvalt valitud siibri konfiguratsioonist sobib jagaja kahetoimeliste või ühetoimeliste hüdrosilindrite, hüdromootorite ja teiste hüdrauliliste täiturseadmete juhtimiseks.
Käsitsi juhitavas versioonis toimub jagaja mehaaniline juhtimine hoobade abil. Üksiku hoova liigutamine suunab hüdroõli vastavasse tööporti, juhtides sellega ühendatud täiturseadme liikumissuunda. Neutraalasendis vastavat hüdraulikafunktsiooni ei aktiveerita.
Z80 jagajate peamised eelised:
- nimivooluhulk: 80 l/min,
- maksimaalne töörõhk: 315 bar,
- saadaval 1 kuni 6 sektsiooniga,
- kompaktne ja tugev monoblokk-konstruktsioon,
- lihtne ja vahetu käsijuhtimine,
- üksikute hüdraulikafunktsioonide sõltumatu juhtimine,
- standardsed hüdraulikaühendused,
- sobib erinevatele mobiilsetele ja statsionaarsetele hüdraulikasüsteemidele.
Z80 jagajad on varustatud peamise rõhupiiraja ja tagasilöögiklapiga. Need on saadaval paralleel- või tandemkonfiguratsioonis ning valikulise Power Beyond (Carry Over) ühendusega täiendavate hüdrojaoturite ühendamiseks.
Z80 hüdraulilised monoblokk-jagajad sobivad kasutamiseks põllumajandus- ja metsandusmasinatel ning mitmesugustel tööstuslikel ja mobiilsetel hüdraulikaseadmetel. Sobiva sektsioonide arvu ja siibri tüübi valimine võimaldab jagaja kohandada iga masina või rakenduse konkreetsetele hüdraulikafunktsioonidele.

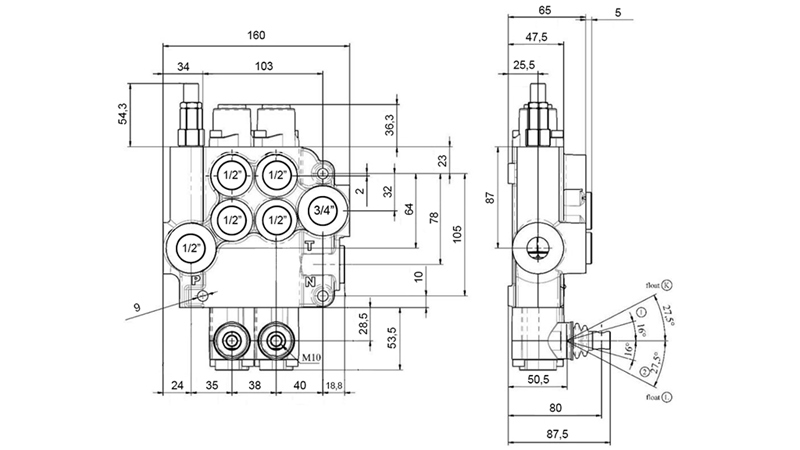

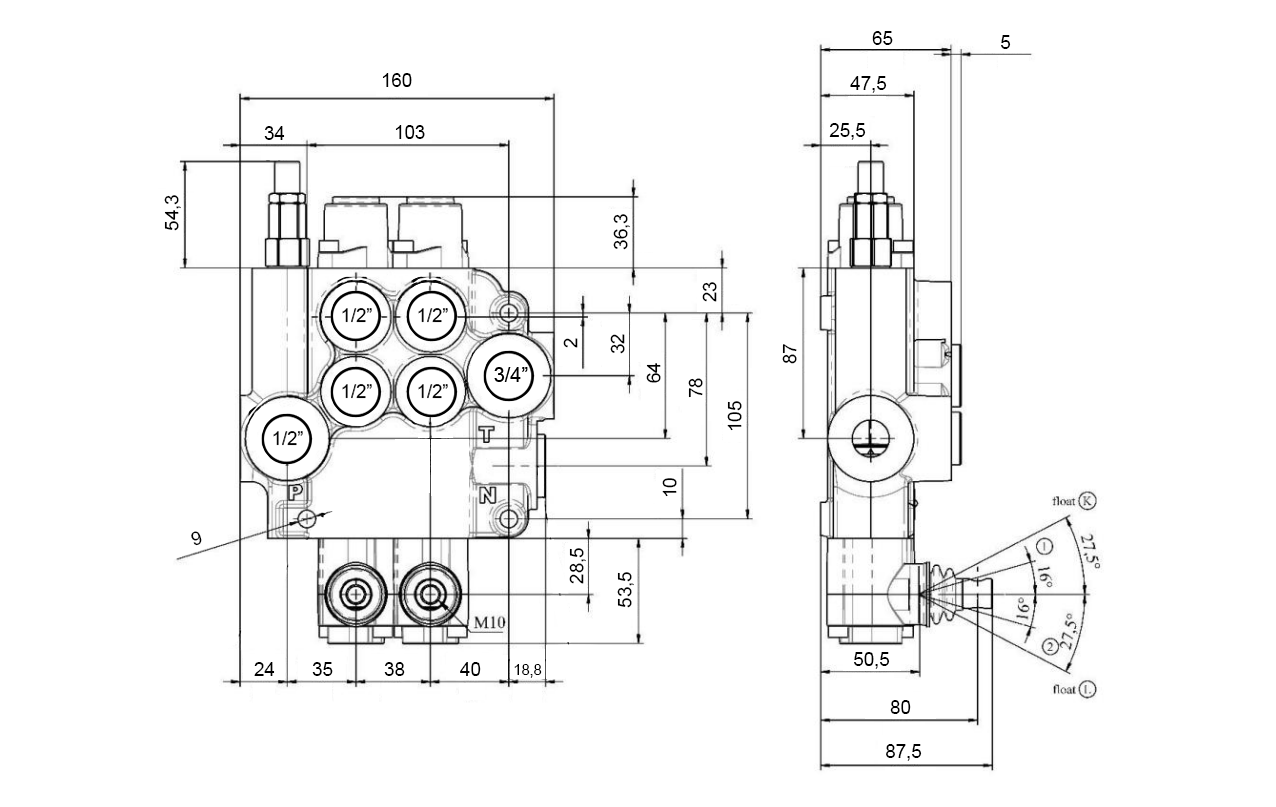

Mõõtmed

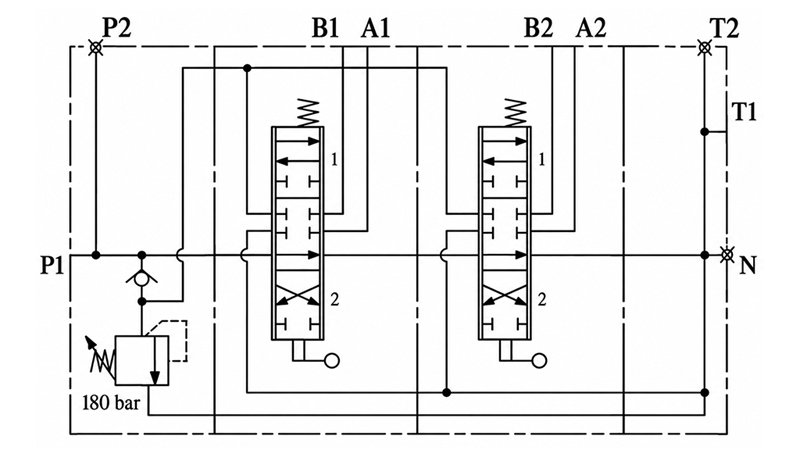

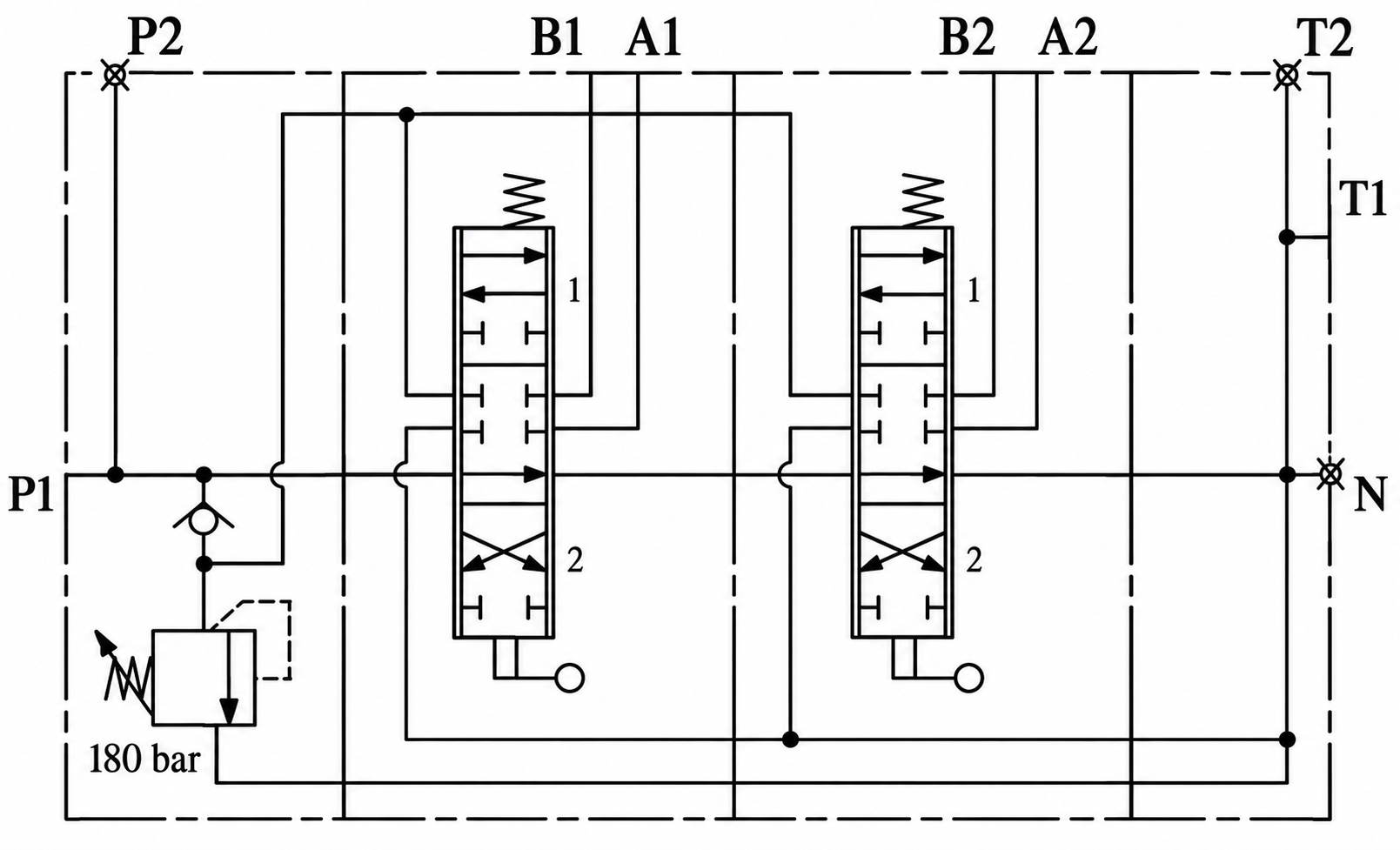

Hüdraulikaskeem
