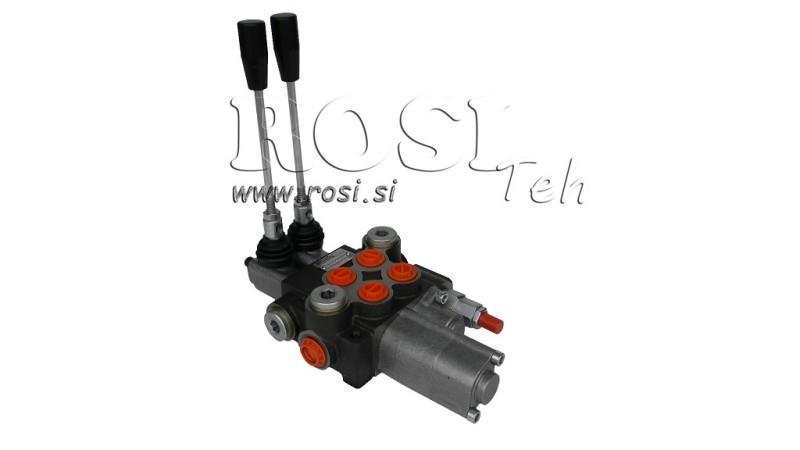

KÄSIJUHTIMISEGA HÜDRAULILINE VENTIIL MONOBLOKK 2xZ50 + UJUVA FUNKTSIOON
| Tehniline teave | |
| Tarnija: | Bulgaaria |
| Tagastamine või vahetamine: | 14 päeva |
| Garantii: | 6 kuud |
| Toote kaal: | 4,85 kg |
| Klapi tüüp: | Z50 monoplokk ujuvfunktsiooniga |
| Nimivooluhulk: | 50 L/min |
| Sektsioonide arv: | 2 |
| Korpuse materjal: | Malm |
| Siibri materjal: | Süsinikteras (läbimõõt 16 mm) |
| Juhtimine: | Mehaaniline (juhtkangi abil) |
| Kangi asendid: | 4 |
| Funktsioonid: | Kahepoolse toimega + ujuvfunktsioon (FLOAT) |
| Hüdraulikaskeem: | Paralleelne |
| Max rõhk (port T): | 35 bar (tagasirõhk) |
| Max rõhk (port P): | 315 bar (sisendrõhk) |
| Max rõhk (pordid A ja B): | 315 bar (töörõhk) |
| Tehases seadistatud rõhupiirklapp: | 180 bar |
| Rõhupiirklapi reguleerimisvahemik: | Sõltuvalt vedrust: 50–120 / 120–250 / 220–315 bar |
| Sisemine leke: | 7 cm³/min rõhul Δp = 100 bar ja temperatuuril 40°C |
| Töötemperatuur: | -40°C kuni +60°C |
| Õli töötemperatuur: | -20°C kuni +80°C NBR-tihenditega |
| Õli viskoossus: | 15–75 mm²/s (soovituslik) |
Kirjeldus
Z50 ujuvfunktsiooniga monoplokk-hüdrojagaja on ette nähtud hüdroõli voolu töökindlaks ja täpseks käsitsi juhtimiseks pumba ja hüdroajami vahel. Selle versiooni peamine omadus on täiendav ujuvasend (FLOAT), mis võimaldab ühendatud hüdrosilindril vabalt liikuda.
Sektsioonil on hüdrosilindri või muu kahepoolse toimega hüdroajami ühendamiseks A- ja B-tööport G 3/8" keermega. Peamine rõhuport P ja tagasivooluport T on G 1/2" keermega.
Klappi juhitakse mehaaniliselt kangiga. Lisaks standardsele kahesuunalisele silindri juhtimisele on klapil ka ujuvasend. Kui kang liigutatakse ujuvasendisse, ühendatakse pordid A ja B tagasivooluliiniga T, võimaldades hüdrosilindri varrel väliste jõudude mõjul mõlemas suunas vabalt liikuda.
Ujuvfunktsioon on eriti kasulik tööseadmetel, mis peavad töö ajal järgima maastikku või pinnast, kuna ujuvfunktsiooni rakendamisel ei hoia hüdrosilinder tööseadet fikseeritud asendis.
Z50 + F versiooni peamised eelised:
- täiendav ujuvfunktsioon (FLOAT),
- hüdrosilindri vaba liikumine ujuvasendis,
- sobib tööseadmetele, mis peavad järgima maastikku,
- lihtne mehaaniline kangjuhtimine,
- integreeritud rõhupiirklapp,
- tugev monoplokk-konstruktsioon.
Z50 ujuvfunktsiooniga hüdrojagaja sobib kasutamiseks põllumajandus-, metsa- ja muudel mobiilsetel hüdraulilistel masinatel, kus lisaks standardsele kahepoolse toimega juhtimisele on vajalik hüdrosilindri vaba liikumine.

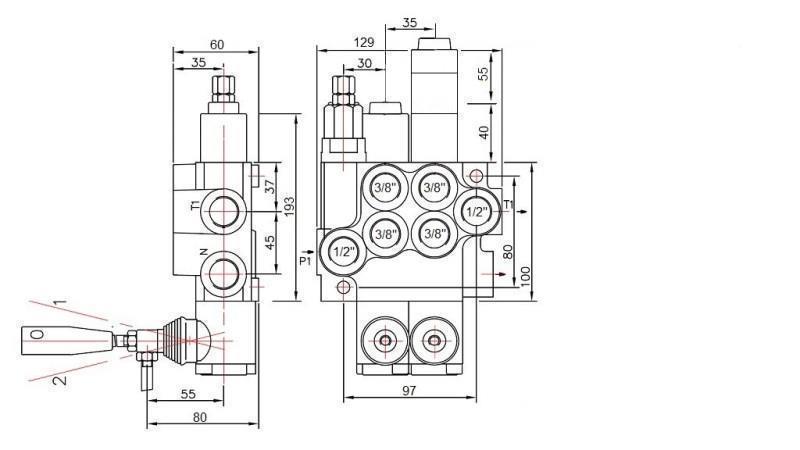

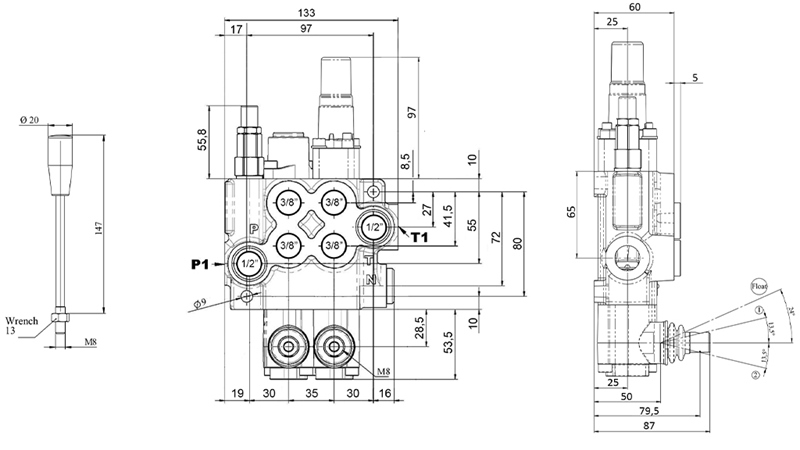

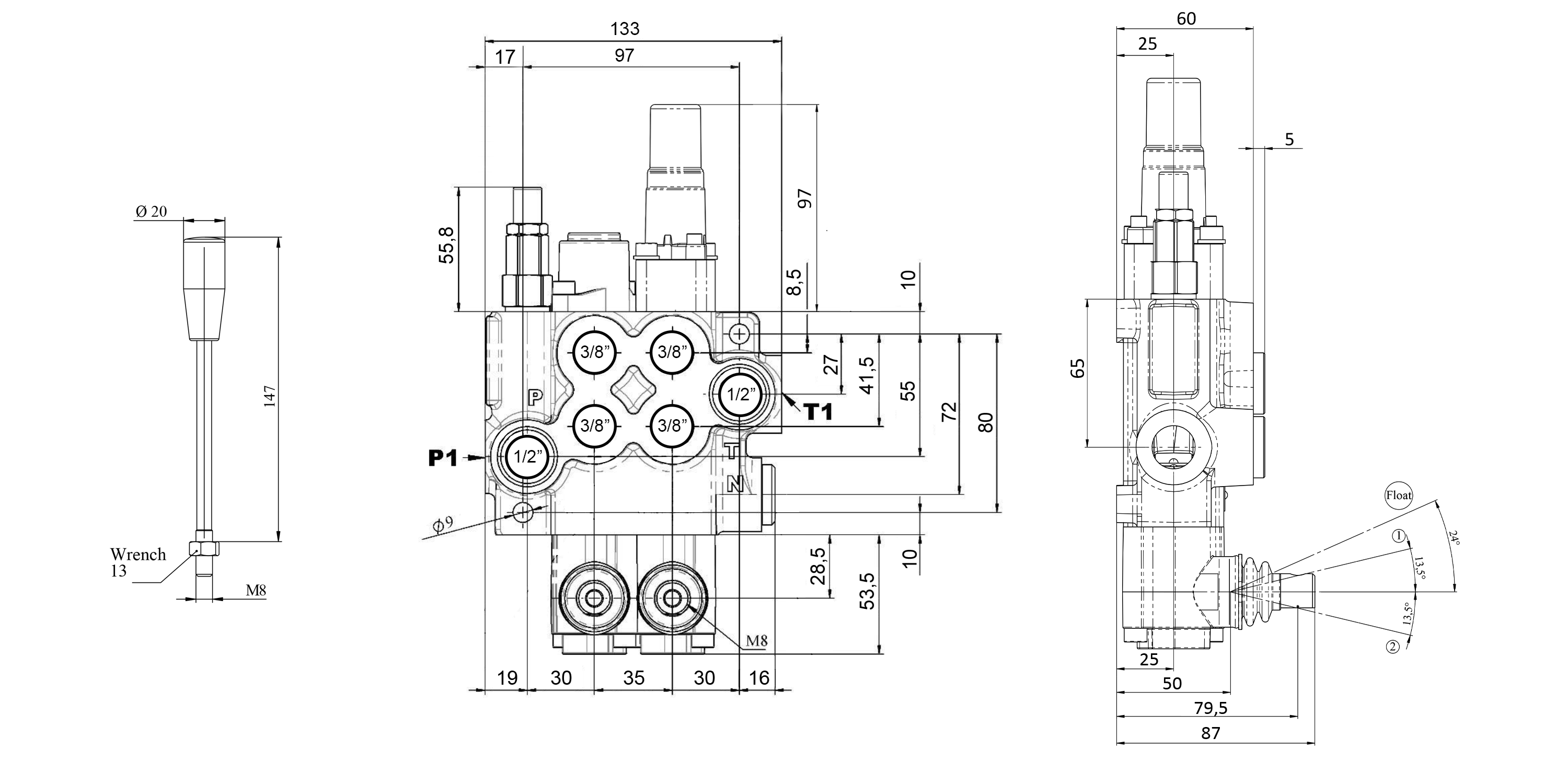

Mõõtmed

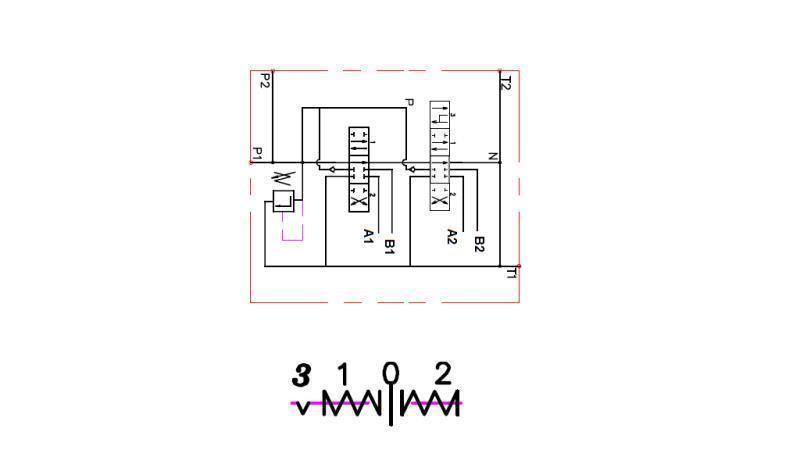

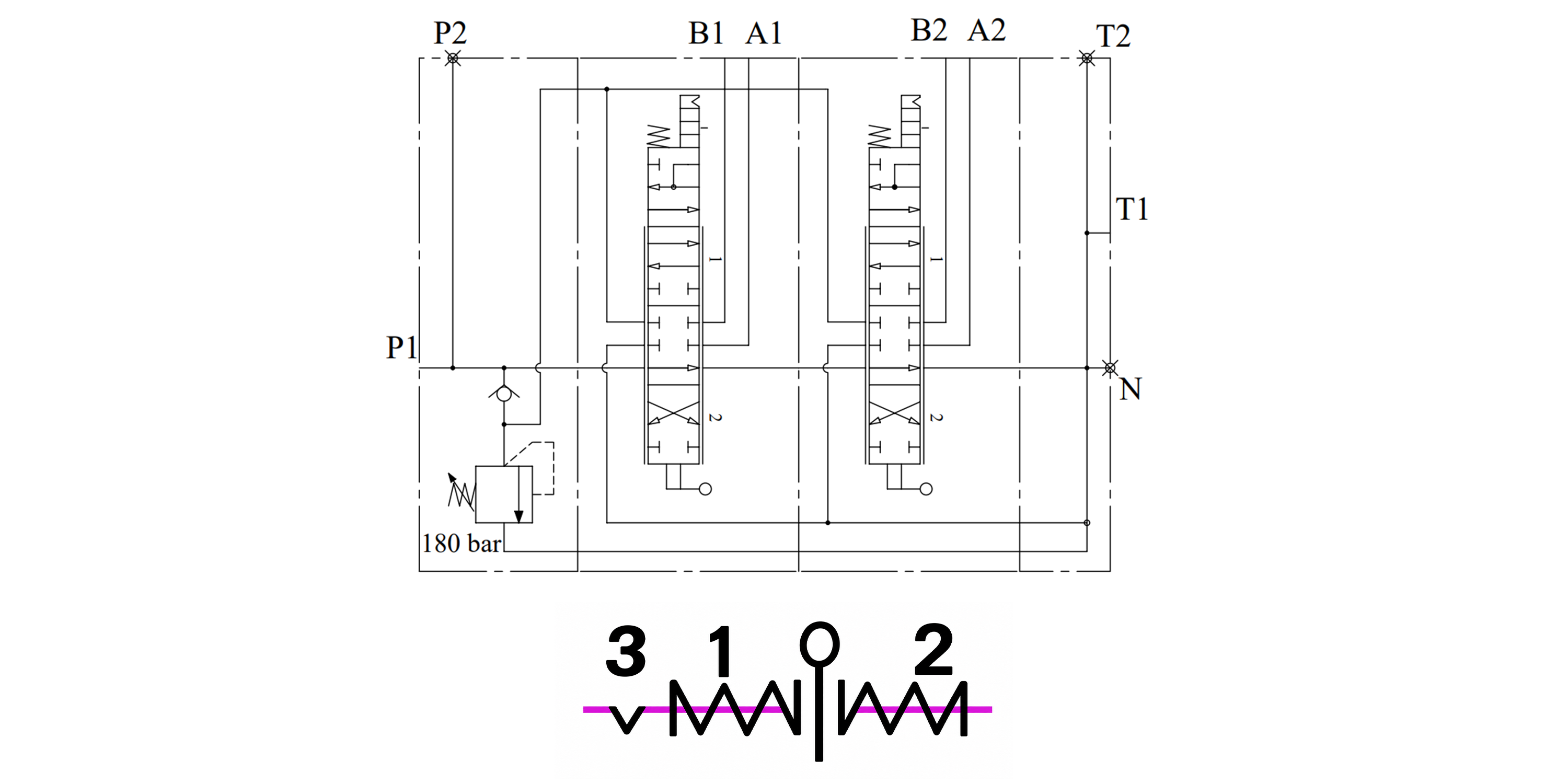

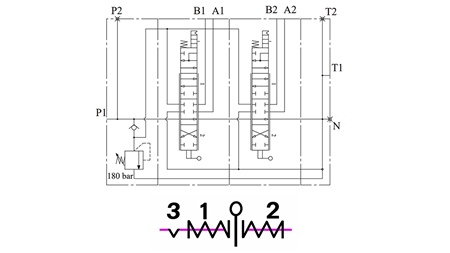

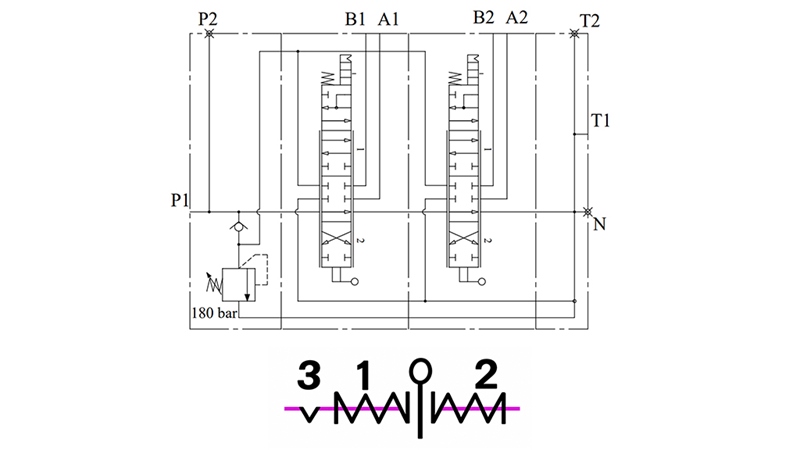

Hüdroskeem
