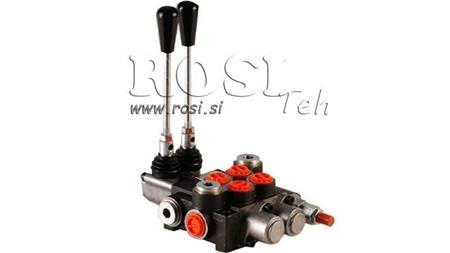

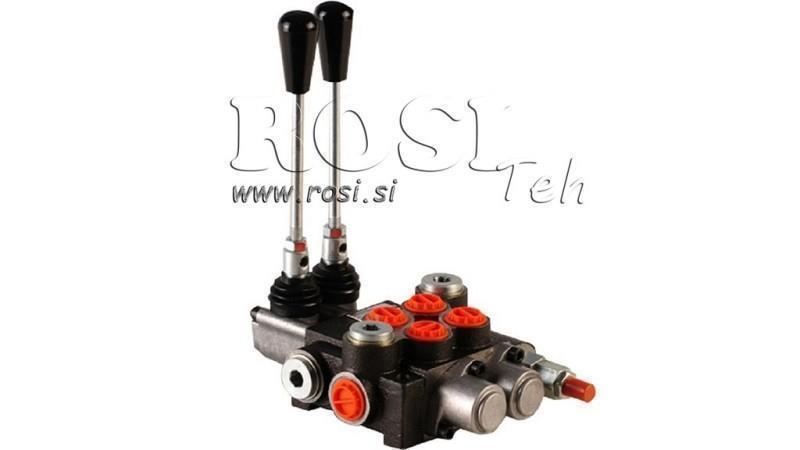

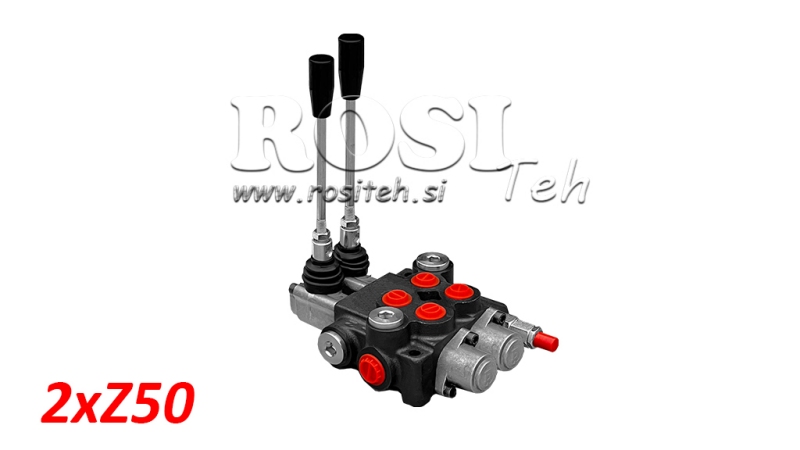

KÄSIJUHTIMISEGA HÜDRAULILINE VENTIIL MONOBLOKK 2xZ50
| Tehniline teave | |
| Tarnija: | Bulgaaria |
| Tagastus või ümbervahetus: | 14 päeva |
| Garantii: | 6 kuud |
| Toote kaal: | 4,5 kg |
| Jagaja tüüp: | Z50 monoplokk |
| Nimivooluhulk: | 50 L/min |
| Sektsioonide arv: | 2 |
| Korpuse materjal: | Malm |
| Siibri materjal: | Süsinikteras (läbimõõt 16 mm) |
| Juhtimine: | Mehaaniline (juhtkangiga) |
| Hüdroskeem: | Paralleelne |
| Max rõhk (port T): | 35 bar (tagasivoolurõhk) |
| Max rõhk (port P): | 315 bar (sisendrõhk) |
| Max rõhk (pordid A ja B): | 315 bar (töörõhk) |
| Tehases seadistatud ülerõhuklapp: | 180 bar |
| Ülerõhuklapi reguleerimisvahemik: | Sõltuvalt vedrust: 50–120 / 120–250 / 220–315 bar |
| Siseleke: | 7 cm³/min rõhul Δp = 100 bar ja temperatuuril 40°C |
| Töötemperatuur: | -40°C kuni +60°C |
| Õli töötemperatuur: | -20°C kuni +80°C NBR-tihenditega |
| Õli viskoossus: | 15–75 mm²/s (soovitatav) |
Kirjeldus
Z50 hüdraulilised monoplokk-hüdrojagajad on ette nähtud hüdraulikaõli voolu usaldusväärseks ja täpseks käsitsi juhtimiseks pumba ja hüdrauliliste täiturmehhanismide vahel. Need on saadaval 1 kuni 7 sektsiooniga versioonidena, võimaldades juhtida ühte kuni seitset sõltumatut hüdrofunktsiooni vastavalt hüdrosüsteemi nõuetele.
Igal sektsioonil on A- ja B-tööühendused G 3/8" keermega hüdrosilindri, hüdromootori või muu kahepoolse toimega hüdraulilise täiturmehhanismi ühendamiseks. Peamisel survepordil P ja tagasivoolupordil T on G 1/2" keermed.
Jagajat juhitakse mehaaniliselt juhtkangidega. Üksiku kangi liigutamine suunab hüdraulikaõli ühte või teise tööühendusse, juhtides ühendatud täiturmehhanismi liikumissuunda. Neutraalasendis vastavat hüdrofunktsiooni ei aktiveerita.
Z50 jagajate peamised eelised:
- saadaval 1 kuni 7 sektsiooniga,
- kompaktne monoplokk-konstruktsioon,
- lihtne ja otsene käsitsi juhtimine,
- üksikute hüdrofunktsioonide sõltumatu juhtimine,
- standardsed hüdraulikaühendused,
- vastupidav konstruktsioon kasutamiseks põllumajandus- ja töömasinatel.
Z50 hüdraulilised monoplokk-jagajad sobivad kasutamiseks põllumajandus- ja metsamasinatel ning mitmesugustel tööstuslikel ja mobiilsetel hüdroseadmetel. Sobiva sektsioonide arvu valimine võimaldab jagaja kohandada konkreetse masina või rakenduse jaoks vajalike hüdrofunktsioonide arvuga.

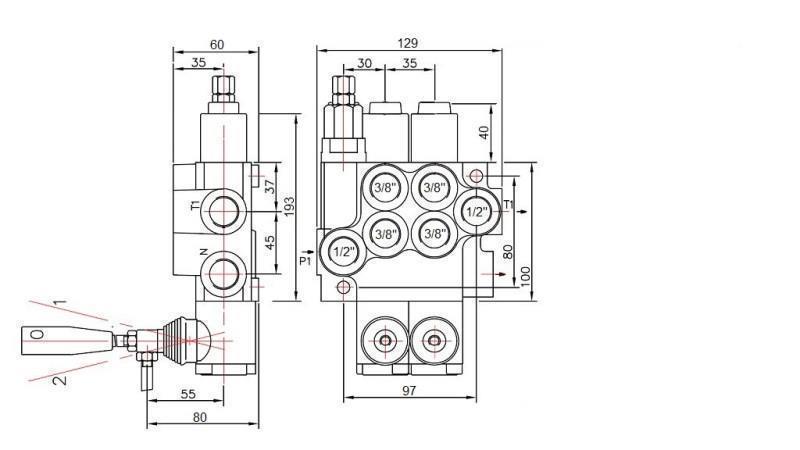

Mõõtmed

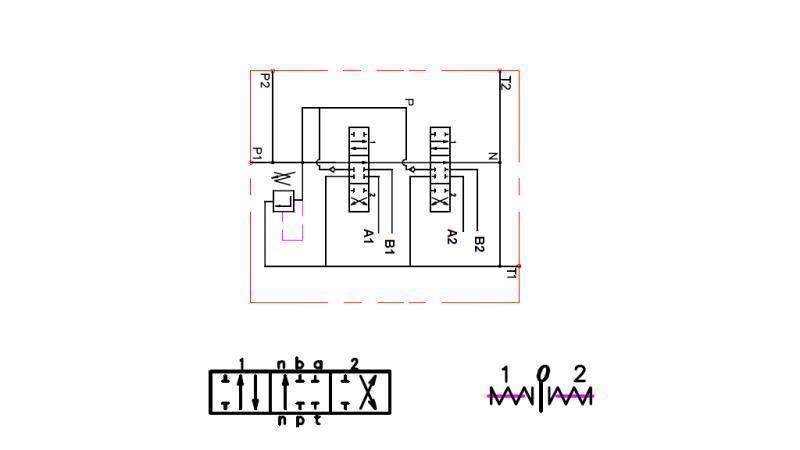

Hüdroskeem
