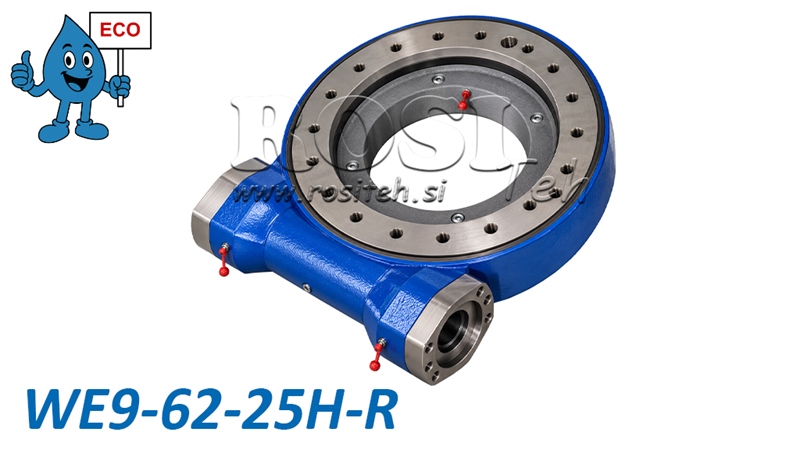

TIGUÜLEKANDEGA PÖÖRDAJAM SERI WEA9 - 8 kNm - ÜLEKANDEARV 62:1 - ECO
| Tehniline teave | |
| Tarnija: | Hiina |
| Garantii: | 6 kuud |
| Tagastus või vahetus: | 14 päeva |
| Toote kaal: | 50 kg |
| Mudel: | WEA9 - ECO |
| Staatiline aksiaalkandevõime: | 578 kN |
| Staatiline radiaalkandevõime: | 215 kN |
| Pöördeulatus: | 360° (pidev) |
| Ülekandearv: | 62:1 |
| Maksimaalne väljundkiirus: | ≤ 2 rpm |
| Kallutusmoment: | 35,6 kNm |
| Lõtk: | ≤ 0,15° |
| Pöördesõlme välisläbimõõt: | 342 mm |
| Hoidemoment: | 38,7 kNm |
| Sisendvõll: | Ø25 mm |
| Väljundmoment: | 8 kNm |
Kirjeldus
Meie ECO sarja WEA seeria tiguülekandega pöördajamid pakuvad võimsat, vastupidavat ja kulutõhusat lahendust raskete konstruktsioonide ja masinate juhitud pööramiseks. Need ühendavad kompaktses seadmes tigureduktori ja pöördlaagri, võimaldades suure pöördemomendi ülekannet ning toetades aksiaal-, radiaal- ja kallutuskoormusi.
WEA ECO seeria pakub suurepärast hinna ja kvaliteedi suhet ning sobib kasutamiseks põllumajandus-, metsandus-, ehitus- ja tööstusmasinates, kus on vajalik suur pöördemoment ja koormuse täpne positsioneerimine.
Kuidas tiguülekandega pöördajam töötab
Tiguülekandega pöördajam töötab tiguülekande põhimõttel, kus tiguvõll käitab hammastega pöördrõngast. See konstruktsioon tagab suure ülekandearvu, suure väljundmomendi ning aeglase, sujuva ja juhitava pöörlemise. Ajamit saab käitada sobiva hüdromootoriga. Selle konstruktsioon võimaldab pidevat 360° pöörlemist, samal ajal kui integreeritud pöördlaager kannab suuri aksiaal- ja radiaaljõude ning kallutusmomente, muutes ajami sobivaks nõudlikesse töötingimustesse.
Peamised eelised
-
ECO sari – soodne lahendus, mis pakub suurepärast hinna ja kvaliteedi suhet.
-
Suur väljundmoment raskete konstruktsioonide ja koormate pööramiseks.
-
Kompaktne ja tugev konstruktsioon integreeritud pöördlaagriga.
-
Pideva 360° pöörlemise võimalus.
-
Täpne ja juhitav pöörlemine suure ülekandearvuga.
-
Suur aksiaal- ja radiaalkandevõime.
-
Suur vastupidavus kallutusmomentidele.
-
Kvaliteetsed materjalid ja kuumtöödeldud hammasülekande komponendid.
-
Lai mudelivalik erinevatele koormustele ja kasutusaladele.
Kasutusalad
WEA ECO seeria tiguülekandega pöördajameid kasutatakse erinevates tööstusharudes, eelkõige rakendustes, kus on vajalik raskete masinakomponentide ja sõlmede usaldusväärne pööramine ning positsioneerimine.
-
Metsandusmasinad – metsaveohaagised, kraanad ja pöörlevad konstruktsioonid.
-
Põllumajandusmasinad – pöörlevad nooled, tööseadmed ja põllumajandusseadmed.
-
Ehitusmasinad – kraanad, tõsteseadmed ja pöördplatvormid.
-
Tööstusseadmed – positsioneerimisseadmed, pöördlauad ja materjalikäitlussüsteemid.
-
Transpordi- ja eriotstarbelised sõidukid – pöörlevad sõlmed ja sõidukile paigaldatavad seadmed.
Materjalid ja konstruktsioon
WEA ECO seeria tiguülekandega pöördajamid on valmistatud kvaliteetsetest terastest, mis tagavad mehaanilise tugevuse, kulumiskindluse ja pika kasutusea nõuetekohase hoolduse korral.
Hammasülekande komponendid võivad olla valmistatud teraseklassidest 45, 50Mn, 42CrMo või 42CrMo4, tiguvõllid aga terasest 42CrMo või 20CrMoTi. Valitud komponendid on kuumtöödeldud kõvaduse ja kulumiskindluse parandamiseks.
Karastatud veerepindade kõvadus on vahemikus 55 kuni 62 HRC, tiguülekande sõlme pinnakõvadus aga vahemikus 58 kuni 62 HRC.
Tiguülekandega pöördajam on tehases eelmääritud.
Mõõtmed WEA09 - ECO

Piirkoormuse diagramm
Diagramm näitab lubatud aksiaalkoormuse ja kallutusmomendi kombinatsioone WEA9 tiguülekandega pöördajami jaoks. Aksiaalkoormuse suurenemisel väheneb lubatud kallutusmoment. Pöördajami õigeks valikuks ja ohutuks kasutamiseks tuleb järgida tootja määratud koormuspiire.

Horisontaaltelg: aksiaalkoormus kN.
Vertikaaltelg: kallutusmoment kNm.
Varjutatud ala: lubatud koormuste kombinatsioonid vastavalt tootja diagrammile.
Piirkõver: maksimaalne lubatud kombineeritud koormus, mida ei tohi ületada.
