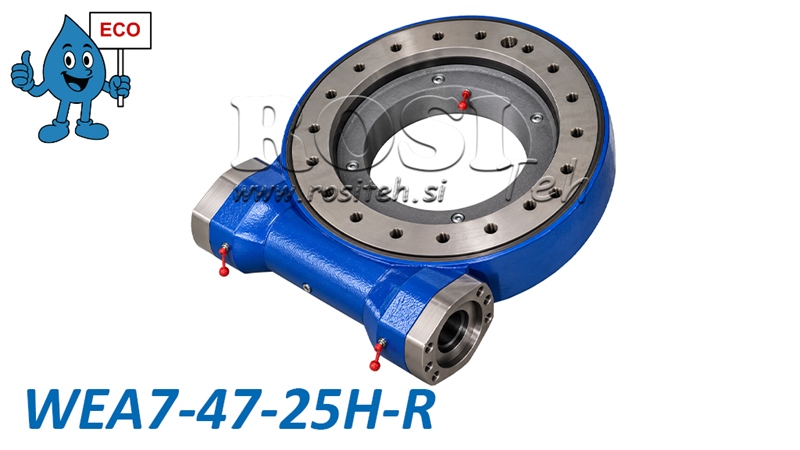

TIGUÜLEKANDEGA PÖÖRDAJAM SERI WEA7 - 3,5 kNm - ÜLEKANDEARV 47:1 - ECO
| Tehniline teave | |
| Tarnija: | Hiina |
| Garantii: | 6 kuud |
| Tagastus või ümbervahetus: | 14 päeva |
| Toote kaal: | 35 kg |
| Mudel: | WEA7 - ECO |
| Staatiline aksiaalne kandevõime: | 220 kN |
| Staatiline radiaalne kandevõime: | 90 kN |
| Pöördeulatus: | 360° (pidev) |
| Ülekandearv: | 47:1 |
| Maksimaalne väljundkiirus: | 2,5 rpm |
| Kallutusmoment: | 14.2 kNm |
| Lõtk: | ≤ 0,2° |
| Pöördkoostu välisläbimõõt: | 276 mm |
| Hoidemoment: | 20 kNm |
| Sisendvõll: | Ø25 mm |
| Väljundmoment: | 3,5 kNm |
Kirjeldus
Meie ECO-sarja WEA-seeria tiguülekandega pöördajamid pakuvad võimsat, vastupidavat ja kulutõhusat lahendust raskete konstruktsioonide ja masinate kontrollitud pööramiseks. Need ühendavad kompaktses üksuses tigreduktori ja pöördlaagri, võimaldades suurt pöördemomendi ülekannet ning toetades aksiaalseid, radiaalseid ja kallutuskoormusi.
WEA ECO seeria pakub suurepärast hinna ja kvaliteedi suhet ning sobib põllumajandus-, metsandus-, ehitus- ja tööstusmasinate rakendustesse, kus on vajalik suur pöördemoment ja täpne koormuse positsioneerimine.
Kuidas tiguülekandega pöördajam töötab
Tiguülekandega pöördajam töötab tiguülekande põhimõttel, kus tigu veab hammastatud pöördevõru. See konstruktsioon tagab suure reduktsiooni ülekandearvu, suure väljundmomendi ning aeglase, sujuva ja kontrollitud pöörlemise. Ajamit saab käitada sobiva hüdromootoriga. Selle konstruktsioon võimaldab pidevat 360° pöörlemist, samal ajal kui integreeritud pöördlaager talub suuri aksiaal- ja radiaaljõude ning kallutusmomente, muutes ajami sobivaks nõudlikesse töötingimustesse.
Peamised eelised
-
ECO-sari – taskukohane lahendus, mis pakub suurepärast hinna ja kvaliteedi suhet.
-
Suur väljundmoment raskete konstruktsioonide ja koormate pööramiseks.
-
Kompaktne ja vastupidav konstruktsioon integreeritud pöördlaagriga.
-
Pideva 360° pöörlemise võimalus.
-
Täpne ja kontrollitud pöörlemine suure reduktsiooni ülekandearvuga.
-
Suur aksiaalne ja radiaalne kandevõime.
-
Suur vastupidavus kallutusmomentidele.
-
Kvaliteetsed materjalid ja termotöödeldud ülekandekomponendid.
-
Lai mudelivalik erinevatele koormustele ja kasutusaladele.
Kasutusalad
WEA ECO seeria tiguülekandega pöördajameid kasutatakse eri tööstusharudes, eriti rakendustes, kus on vaja raskete masinakomponentide ja koostude usaldusväärset pööramist ja positsioneerimist.
-
Metsandusmasinad – metsahaagised, kraanad ja pöörlevad konstruktsioonid.
-
Põllumajandusmasinad – pöörlevad nooled, lisaseadmed ja põllumajandusseadmed.
-
Ehitusmasinad – kraanad, tõsteseadmed ja pöördplatvormid.
-
Tööstusseadmed – positsioneerimisseadmed, pöördlauad ja materjalikäitlussüsteemid.
-
Transpordi- ja eriotstarbelised sõidukid – pöörlevad koostud ja sõidukile paigaldatud seadmed.
Materjalid ja konstruktsioon
WEA ECO seeria tiguülekandega pöördajamid on valmistatud kvaliteetterastest, mis tagavad mehaanilise tugevuse, kulumiskindluse ja nõuetekohase hoolduse korral pika kasutusea.
Ülekandekomponente võib valmistada terasesortidest 45, 50Mn, 42CrMo või 42CrMo4, samas kui tigud võivad olla valmistatud terasest 42CrMo või 20CrMoTi. Valitud komponendid on kõvaduse ja kulumiskindluse parandamiseks termotöödeldud.
Karastatud jooksuradade pinnakõvadus on vahemikus 55 kuni 62 HRC, tiguülekande koostu pinnakõvadus aga vahemikus 58 kuni 62 HRC.
Tiguülekandega pöördajam on tehases eelnevalt määritud.
Mõõtmed WEA07 - ECO

Piirkoormuse diagramm
Diagramm näitab WEA7 tiguülekandega pöördajami lubatud aksiaalkoormuse ja kallutusmomendi kombinatsioone. Aksiaalkoormuse suurenedes väheneb lubatud kallutusmoment. Pöördajami õigeks valikuks ja ohutuks kasutamiseks tuleb järgida tootja määratud koormuspiire.

Horisontaaltelg: aksiaalkoormus kN.
Vertikaaltelg: kallutusmoment kNm.
Varjutatud ala: lubatud koormuste kombinatsioonid vastavalt tootja diagrammile.
Piirkõver: maksimaalne lubatud kombineeritud koormus, mida ei tohi ületada.
