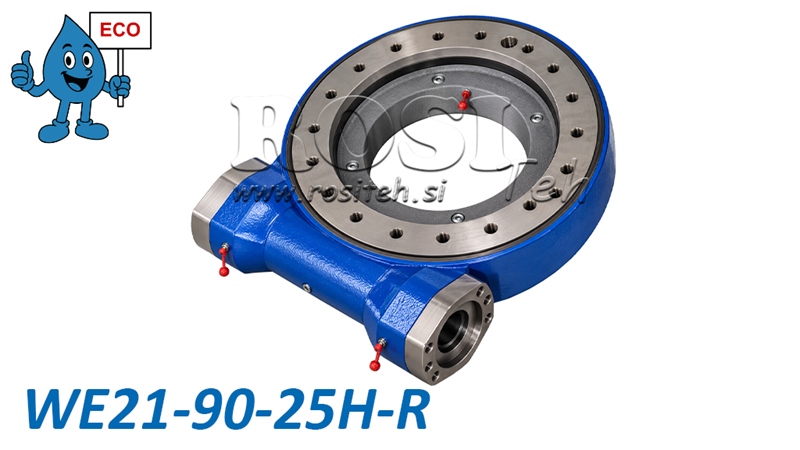

TIGUÜLEKANDEGA PÖÖRDAJAM SERI WEA21 - 28,7 kNm - ÜLEKANDEARV 90:1 - ECO
| Tehniline teave | |
| Tarnija: | Hiina |
| Garantii: | 6 kuud |
| Tagastamine või vahetamine: | 14 päeva |
| Toote kaal: | 172 kg |
| Mudel: | WEA21 - ECO |
| Staatiline aksiaalne kandevõime: | 1598 kN |
| Staatiline radiaalne kandevõime: | 640 kN |
| Pöördeulatus: | 360° (pidev) |
| Ülekandearv: | 90:1 |
| Maksimaalne väljundkiirus: | ≤ 1,5 rpm |
| Kallutusmoment: | 203 kNm |
| Lõtk: | ≤ 0,15° |
| Pöördesõlme välisläbimõõt: | 684 mm |
| Hoidemoment: | 105,8 kNm |
| Sisendvõll: | Ø25 mm |
| Väljundmoment: | 28,7 kNm |
Kirjeldus
Meie ECO sarja WEA seeria tiguülekandega pöördajamid pakuvad võimast, vastupidavat ja kulutõhusat lahendust raskete konstruktsioonide ja masinate juhitud pööramiseks. Need ühendavad kompaktses seadmes tigureduktori ja pöördlaagri, võimaldades suurt pöördemomendi ülekannet ning kandes aksiaal-, radiaal- ja kallutuskoormusi.
WEA ECO seeria pakub suurepärast hinna ja kvaliteedi suhet ning sobib kasutamiseks põllumajandus-, metsandus-, ehitus- ja tööstusmasinates, kus on vaja suurt pöördemomenti ja täpset koormuse positsioneerimist.
Kuidas tiguülekandega pöördajam töötab
Tiguülekandega pöördajam töötab tiguülekande põhimõttel, kus tigu ajab hammastega pöördrõngast. Selline konstruktsioon tagab suure ülekandearvu, suure väljundmomendi ning aeglase, sujuva ja kontrollitud pöörlemise. Ajamit saab käitada sobiva hüdromootoriga. Selle konstruktsioon võimaldab pidevat 360° pöörlemist, samal ajal kui integreeritud pöördlaager kannab suuri aksiaal- ja radiaaljõude ning kallutusmomente, muutes ajami sobivaks nõudlikesse töötingimustesse.
Peamised eelised
-
ECO sari – soodne lahendus, mis pakub suurepärast hinna ja kvaliteedi suhet.
-
Suur väljundmoment raskete konstruktsioonide ja koormuste pööramiseks.
-
Kompaktne ja vastupidav konstruktsioon integreeritud pöördlaagriga.
-
Pideva 360° pöörlemise võimalus.
-
Täpne ja juhitav pöörlemine suure ülekandearvuga.
-
Suur aksiaalne ja radiaalne kandevõime.
-
Suur vastupidavus kallutusmomentidele.
-
Kvaliteetsed materjalid ja termotöödeldud hammasülekande komponendid.
-
Lai mudelivalik erinevatele koormustele ja kasutusaladele.
Kasutusalad
WEA ECO seeria tiguülekandega pöördajameid kasutatakse mitmesugustes tööstusharudes, eriti rakendustes, kus on vajalik raskete masinakomponentide ja sõlmede usaldusväärne pööramine ja positsioneerimine.
-
Metsandusmasinad – metsahaagised, kraanad ja pöörlevad konstruktsioonid.
-
Põllumajandusmasinad – pöörlevad poomid, tööorganid ja põllumajandusseadmed.
-
Ehitusmasinad – kraanad, tõsteseadmed ja pöörlevad platvormid.
-
Tööstusseadmed – positsioneerimisseadmed, pöördlauad ja materjalikäitlussüsteemid.
-
Transpordi- ja eriotstarbelised sõidukid – pöörlevad sõlmed ja sõidukile paigaldatavad seadmed.
Materjalid ja konstruktsioon
WEA ECO seeria tiguülekandega pöördajamid on valmistatud kvaliteetsetest terastest, mis tagavad mehaanilise tugevuse, kulumiskindluse ja pika kasutusea nõuetekohase hoolduse korral.
Hammasülekande komponendid võivad olla valmistatud terasemarkidest 45, 50Mn, 42CrMo või 42CrMo4, samas kui teod võivad olla valmistatud terasest 42CrMo või 20CrMoTi. Valitud komponendid on termotöödeldud kõvaduse ja kulumiskindluse parandamiseks.
Karastatud jooksuraja pindade kõvadus on vahemikus 55 kuni 62 HRC, samas kui tiguülekande sõlme pinnakõvadus on vahemikus 58 kuni 62 HRC.
Tiguülekandega pöördajam on tehases eelnevalt määritud.
Mõõtmed WEA21 - ECO

Piirkoormuse diagramm
Diagramm näitab aksiaalkoormuse ja kallutusmomendi lubatud kombinatsioone WEA21 tiguülekandega pöördajami jaoks. Aksiaalkoormuse suurenedes lubatud kallutusmoment väheneb. Õigeks valikuks ja ohutuks kasutamiseks tuleb järgida tootja määratud koormuspiire.

Horisontaaltelg: Aksiaalkoormus kN.
Vertikaaltelg: Kallutusmoment kNm.
Varjutatud ala: Lubatud koormuskombinatsioonid vastavalt tootja diagrammile.
Piirkõver: Maksimaalne lubatud kombineeritud koormus, mida ei tohi ületada.
