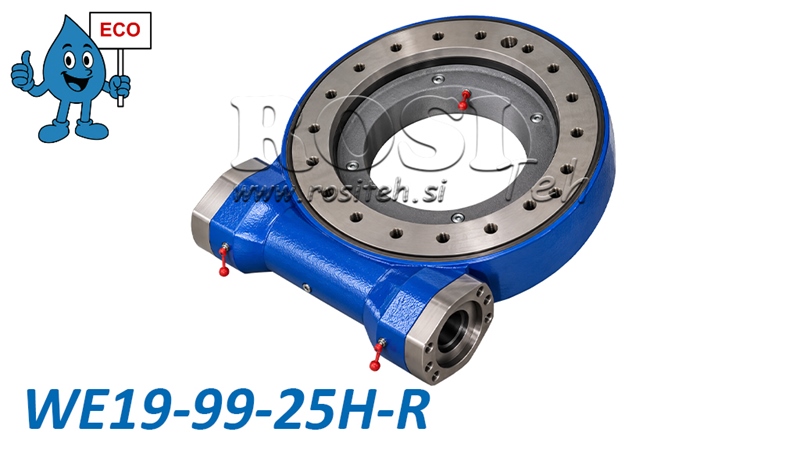

TIGUÜLEKANDEGA PÖÖRDAJAM SERI WEA19 - 19,1 kNm - ÜLEKANDEARV 99:1 - ECO
| Tehniline teave | |
| Tarnija: | Hiina |
| Garantii: | 6 kuud |
| Tagastus või vahetus: | 14 päeva |
| Toote kaal: | 118 kg |
| Mudel: | WEA19 - ECO |
| Staatiline aksiaalne kandevõime: | 1800 kN |
| Staatiline radiaalne kandevõime: | 675 kN |
| Pöördeulatus: | 360° (pidev) |
| Ülekandearv: | 99:1 |
| Maksimaalne väljundkiirus: | ≤ 2 rpm |
| Kallutusmoment: | 196 kNm |
| Lõtk: | ≤ 0,15° |
| Pöördsõlme välisläbimõõt: | 624 mm |
| Hoidemoment: | 80,1 kNm |
| Sisendvõll: | Ø25 mm |
| Väljundmoment: | 18,5 kNm |
Kirjeldus
Meie ECO sarja WEA-seeria tigukäiguga pöördajamid pakuvad võimsat, vastupidavat ja kulutõhusat lahendust raskete konstruktsioonide ja masinate kontrollitud pööramiseks. Need ühendavad kompaktses seadmes tigukäigukasti ja pöördlaagri, võimaldades suure pöördemomendi ülekannet ning kandes aksiaal-, radiaal- ja kallutuskoormusi.
WEA ECO seeria pakub suurepärast hinna ja kvaliteedi suhet ning sobib kasutamiseks põllumajandus-, metsandus-, ehitus- ja tööstusmasinates, kus on vajalik suur pöördemoment ja koormuse täpne positsioneerimine.
Kuidas tigukäiguga pöördajam töötab
Tigukäiguga pöördajam töötab tigukäigu ülekande põhimõttel, kus tigu veab hammastatud pöördrõngast. Selline konstruktsioon tagab suure ülekandearvu, suure väljundmomendi ning aeglase, sujuva ja kontrollitud pöörlemise. Ajamit saab käitada sobiva hüdromootoriga. Selle konstruktsioon võimaldab pidevat 360° pöörlemist, samal ajal kui integreeritud pöördlaager kannab suuri aksiaal- ja radiaaljõude ning kallutusmomente, muutes ajami sobivaks nõudlikesse töötingimustesse.
Peamised eelised
-
ECO sari – soodne lahendus, mis pakub suurepärast hinna ja kvaliteedi suhet.
-
Suur väljundmoment raskete konstruktsioonide ja koormate pööramiseks.
-
Kompaktne ja tugev konstruktsioon integreeritud pöördlaagriga.
-
Pideva 360° pöörlemise võimalus.
-
Täpne ja kontrollitud pöörlemine suure ülekandearvuga.
-
Suur aksiaalne ja radiaalne kandevõime.
-
Suur vastupidavus kallutusmomentidele.
-
Kvaliteetsed materjalid ja termotöödeldud hammasülekande komponendid.
-
Lai mudelivalik erinevate koormuste ja rakenduste jaoks.
Kasutusalad
WEA ECO seeria tigukäiguga pöördajameid kasutatakse erinevates tööstusharudes, eriti rakendustes, kus on vajalik raskete masinaosade ja sõlmede usaldusväärne pööramine ja positsioneerimine.
-
Metsandusmasinad – metsaveohaagised, kraanad ja pöördkonstruktsioonid.
-
Põllumajandusmasinad – pöördõlad, tööseadmed ja põllumajandusseadmed.
-
Ehitusmasinad – kraanad, tõsteseadmed ja pöördplatvormid.
-
Tööstusseadmed – positsioneerimisseadmed, pöördlauad ja materjalikäitlussüsteemid.
-
Transpordi- ja eriotstarbelised sõidukid – pöördsõlmed ja sõidukile paigaldatavad seadmed.
Materjalid ja konstruktsioon
WEA ECO seeria tigukäiguga pöördajamid on valmistatud kvaliteetsetest terastest, mis tagavad mehaanilise tugevuse, kulumiskindluse ja nõuetekohase hoolduse korral pika kasutusea.
Hammasülekande komponendid võivad olla valmistatud terasemarkidest 45, 50Mn, 42CrMo või 42CrMo4, tiguvõllid aga terasest 42CrMo või 20CrMoTi. Valitud komponendid on kõvaduse ja kulumiskindluse parandamiseks termotöödeldud.
Karastatud veerepindade kõvadus on vahemikus 55 kuni 62 HRC, samal ajal kui tigukäigu sõlme pinnakõvadus on vahemikus 58 kuni 62 HRC.
Tigukäiguga pöördajam on tehases eelmääritud.
Mõõtmed WEA19 - ECO

Piirkoormuse diagramm
Diagramm näitab aksiaalkoormuse ja kallutusmomendi lubatud kombinatsioone WEA19 tigukäiguga pöördajami jaoks. Aksiaalkoormuse suurenemisel lubatud kallutusmoment väheneb. Pöördajami õigeks valikuks ja ohutuks kasutamiseks tuleb järgida tootja määratud koormuspiire.

Horisontaaltelg: aksiaalkoormus kN.
Vertikaaltelg: kallutusmoment kNm.
Varjutatud ala: lubatud koormuskombinatsioonid vastavalt tootja diagrammile.
Piirkõver: maksimaalne lubatud kombineeritud koormus, mida ei tohi ületada.
