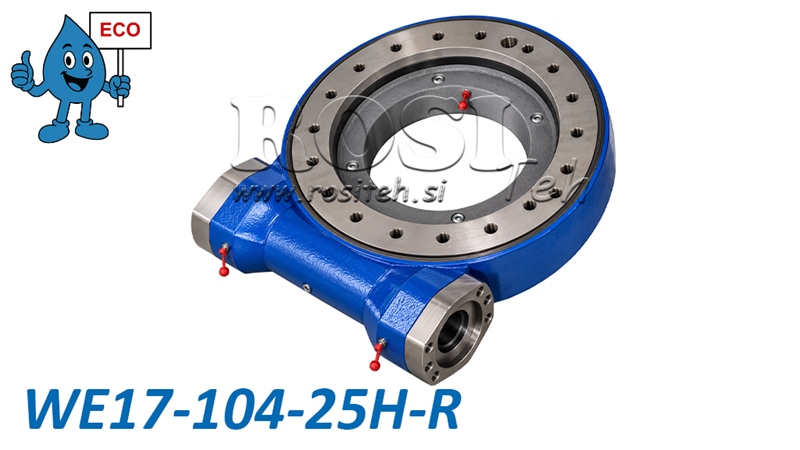

TIGUÜLEKANDEGA PÖÖRDAJAM SERI WEA17 - 13,2 kNm - ÜLEKANDEARV 104:1 - ECO
| Tehniline teave | |
| Tarnija: | Hiina |
| Garantii: | 6 kuud |
| Tagastamine või vahetamine: | 14 päeva |
| Toote kaal: | 94 kg |
| Mudel: | WEA17 - ECO |
| Staatiline aksiaalne kandevõime: | 1166 kN |
| Staatiline radiaalne kandevõime: | 435 kN |
| Pöördeulatus: | 360° (pidev) |
| Ülekandearv: | 86:1 |
| Maksimaalne väljundkiirus: | ≤ 2 rpm |
| Kallutusmoment: | 142,4 kNm |
| Lõtk: | ≤ 0,15° |
| Pöördsõlme välisläbimõõt: | 566 mm |
| Hoidemoment: | 72,3 kNm |
| Sisendvõll: | Ø25 mm |
| Väljundmoment: | 12,96 kNm |
Kirjeldus
Meie ECO sarja WEA seeria tiguülekandega pöördajamid pakuvad võimsat, vastupidavat ja kulutõhusat lahendust raskete konstruktsioonide ja masinate kontrollitud pööramiseks. Need ühendavad kompaktses seadmes tigureduktori ja pöördlaagri, võimaldades suure pöördemomendi ülekannet ning kandes aksiaalseid, radiaalseid ja kallutuskoormusi.
WEA ECO seeria pakub suurepärast hinna ja kvaliteedi suhet ning sobib kasutamiseks põllumajandus-, metsandus-, ehitus- ja tööstusmasinates, kus on vajalik suur pöördemoment ja täpne koormuse positsioneerimine.
Kuidas tiguülekandega pöördajam töötab
Tiguülekandega pöördajam töötab tiguülekande põhimõttel, kus tigu ajab hammastega pöördrõngast. Selline konstruktsioon tagab suure ülekandearvu, suure väljundmomendi ning aeglase, sujuva ja kontrollitud pöörlemise. Ajamit saab käitada sobiva hüdromootoriga. Selle konstruktsioon võimaldab pidevat 360° pöörlemist, samal ajal kui integreeritud pöördlaager kannab suuri aksiaalseid ja radiaalseid jõude ning kallutusmomente, muutes ajami sobivaks nõudlikesse töötingimustesse.
Peamised eelised
-
ECO sari – taskukohane lahendus, mis pakub suurepärast hinna ja kvaliteedi suhet.
-
Suur väljundmoment raskete konstruktsioonide ja koormuste pööramiseks.
-
Kompaktne ja vastupidav konstruktsioon integreeritud pöördlaagriga.
-
Pidev 360° pöörlemisvõime.
-
Täpne ja kontrollitud pöörlemine suure ülekandearvuga.
-
Suur aksiaalne ja radiaalne kandevõime.
-
Suur vastupidavus kallutusmomentidele.
-
Kvaliteetsed materjalid ja kuumtöödeldud ülekandekomponendid.
-
Lai mudelivalik erinevate koormuste ja kasutusalade jaoks.
Kasutusalad
WEA ECO seeria tiguülekandega pöördajameid kasutatakse erinevates tööstusharudes, eriti rakendustes, kus on vajalik raskete masinakomponentide ja sõlmede usaldusväärne pööramine ja positsioneerimine.
-
Metsandusmasinad – metsahaagised, kraanad ja pöörlevad konstruktsioonid.
-
Põllumajandusmasinad – pöörlevad poomid, tööorganid ja põllumajandusseadmed.
-
Ehitusmasinad – kraanad, tõsteseadmed ja pöörlevad platvormid.
-
Tööstusseadmed – positsioneerimisseadmed, pöördlauad ja materjalikäitlussüsteemid.
-
Transpordi- ja erisõidukid – pöörlevad sõlmed ja sõidukile paigaldatavad seadmed.
Materjalid ja konstruktsioon
WEA ECO seeria tiguülekandega pöördajamid on valmistatud kvaliteetterastest, mis tagavad mehaanilise tugevuse, kulumiskindluse ja pika kasutusea nõuetekohase hoolduse korral.
Ülekandekomponendid võivad olla valmistatud terasemarkidest 45, 50Mn, 42CrMo või 42CrMo4, samas kui teod võivad olla valmistatud 42CrMo või 20CrMoTi terasest. Valitud komponendid on kuumtöödeldud, et parandada kõvadust ja kulumiskindlust.
Karastatud jooksuradade pindade kõvadus jääb vahemikku 55 kuni 62 HRC, samas kui tiguülekandesõlme pinna kõvadus jääb vahemikku 58 kuni 62 HRC.
Tiguülekandega pöördajam on tehases eelmääritud.
Mõõtmed WEA17 - ECO

Piirkoormuse diagramm
Diagramm näitab lubatud aksiaalkoormuse ja kallutusmomendi kombinatsioone WEA17 tiguülekandega pöördajami jaoks. Aksiaalkoormuse suurenemisel lubatud kallutusmoment väheneb. Pöördajami õigeks valikuks ja ohutuks kasutamiseks tuleb järgida tootja määratud koormuspiire.

Horisontaaltelg: Aksiaalkoormus kN.
Vertikaaltelg: Kallutusmoment kNm.
Varjutatud ala: Lubatud koormuste kombinatsioonid vastavalt tootja diagrammile.
Piirkõver: Maksimaalne lubatud kombineeritud koormus, mida ei tohi ületada.
