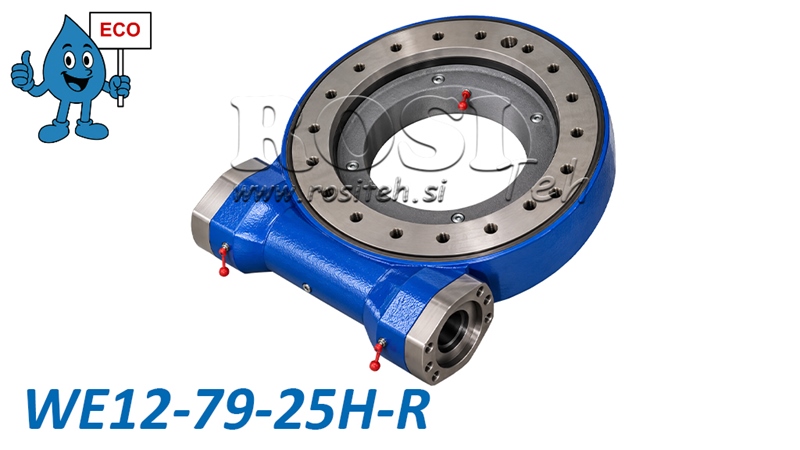

TIGUÜLEKANDEGA PÖÖRDAJAM SERI WEA12 - 9,36 kNm - ÜLEKANDEARV 79:1 - ECO
| Tehniline teave | |
| Tarnija: | Hiina |
| Garantii: | 6 kuud |
| Tagastus või ümbervahetus: | 14 päeva |
| Toote kaal: | 66 kg |
| Mudel: | WEA12 - ECO |
| Staatiline aksiaalne kandevõime: | 760 kN |
| Staatiline radiaalne kandevõime: | 280 kN |
| Pöördeulatus: | 360° (pidev) |
| Ülekandearv: | 79:1 |
| Maksimaalne väljundi pöörlemiskiirus: | ≤ 2 rpm |
| Kallutusmoment: | 56 kNm |
| Lõtk: | ≤ 0,17° |
| Pöördsõlme välisläbimõõt: | 430 mm |
| Hoidemoment: | 43 kNm |
| Sisendvõll: | Ø25 mm |
| Väljundmoment: | 9,5 kNm |
Kirjeldus
Meie ECO-sarja WEA-seeria tiguülekandega pöördajamid pakuvad võimsat, vastupidavat ja kulutõhusat lahendust raskete konstruktsioonide ja masinate juhitud pööramiseks. Need ühendavad kompaktses sõlmes tigureduktori ja pöördlaagri, võimaldades suure pöördemomendi ülekannet ning toetades aksiaal-, radiaal- ja kallutuskoormusi.
WEA ECO seeria pakub väga head hinna ja kvaliteedi suhet ning sobib põllumajandus-, metsandus-, ehitus- ja tööstusmasinate rakendustesse, kus on vajalik suur pöördemoment ja koormuse täpne positsioneerimine.
Kuidas tiguülekandega pöördajam töötab
Tiguülekandega pöördajam töötab tiguülekande põhimõttel, kus tigu käitab hammastega pöörderõngast. Selline konstruktsioon tagab suure ülekandearvu, suure väljundmomendi ning aeglase, sujuva ja juhitud pöörlemise. Ajami käitamiseks saab kasutada sobivat hüdromootorit. Konstruktsioon võimaldab pidevat 360° pöörlemist, samal ajal kui integreeritud pöördlaager võtab vastu suuri aksiaal- ja radiaaljõude ning kallutusmomente, muutes ajami sobivaks nõudlikesse töötingimustesse.
Peamised eelised
-
ECO-sari – soodne lahendus väga hea hinna ja kvaliteedi suhtega.
-
Suur väljundmoment raskete konstruktsioonide ja koormuste pööramiseks.
-
Kompaktne ja vastupidav konstruktsioon integreeritud pöördlaagriga.
-
Pideva 360° pöörlemise võimalus.
-
Täpne ja juhitud pöörlemine suure ülekandearvuga.
-
Suur aksiaalne ja radiaalne kandevõime.
-
Suur vastupidavus kallutusmomentidele.
-
Kvaliteetsed materjalid ja termotöödeldud ülekandekomponendid.
-
Lai mudelivalik erinevate koormuste ja rakenduste jaoks.
Kasutusvaldkonnad
WEA ECO seeria tiguülekandega pöördajameid kasutatakse erinevates tööstusharudes, eriti rakendustes, kus on vajalik raskete masinakomponentide ja sõlmede usaldusväärne pööramine ja positsioneerimine.
-
Metsandusmasinad – metsahaagised, kraanad ja pöörlevad konstruktsioonid.
-
Põllumajandusmasinad – pöörlevad haarad, tööseadmed ja põllumajandusseadmed.
-
Ehitusmasinad – kraanad, tõsteseadmed ja pöördplatvormid.
-
Tööstusseadmed – positsioneerimisseadmed, pöördlauad ja materjalikäitlussüsteemid.
-
Transpordi- ja eriotstarbelised sõidukid – pöördsõlmed ja sõidukile paigaldatavad seadmed.
Materjalid ja konstruktsioon
WEA ECO seeria tiguülekandega pöördajamid on valmistatud kvaliteetsetest terastest, mis tagavad mehaanilise tugevuse, kulumiskindluse ja pika kasutusea nõuetekohase hoolduse korral.
Ülekandekomponendid võivad olla valmistatud terasemarkidest 45, 50Mn, 42CrMo või 42CrMo4, samas kui teod võivad olla valmistatud 42CrMo või 20CrMoTi terasest. Valitud komponendid on kõvaduse ja kulumiskindluse parandamiseks termotöödeldud.
Karastatud veerepindade kõvadus jääb vahemikku 55 kuni 62 HRC, samas kui tiguülekande sõlme pinnakõvadus jääb vahemikku 58 kuni 62 HRC.
Tiguülekandega pöördajam on tehases eelmääritud.
Mõõtmed WEA12 - ECO

Piirkoormuse diagramm
Diagramm näitab WEA12 tiguülekandega pöördajami lubatud aksiaalkoormuse ja kallutusmomendi kombinatsioone. Aksiaalkoormuse suurenedes väheneb lubatud kallutusmoment. Pöördajami õigeks valikuks ja ohutuks kasutamiseks tuleb järgida tootja määratud koormuspiire.

Horisontaaltelg: Aksiaalkoormus kN.
Vertikaaltelg: Kallutusmoment kNm.
Varjutatud ala: Lubatud koormuste kombinatsioonid vastavalt tootja diagrammile.
Piirkõver: Maksimaalne lubatud kombineeritud koormus, mida ei tohi ületada.
