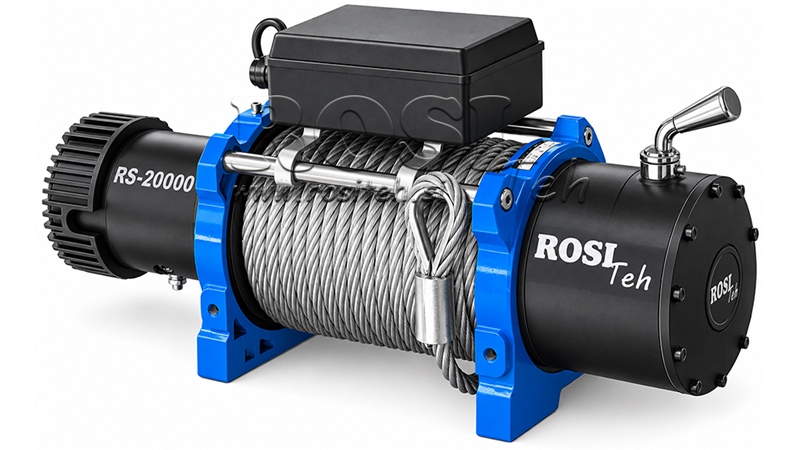

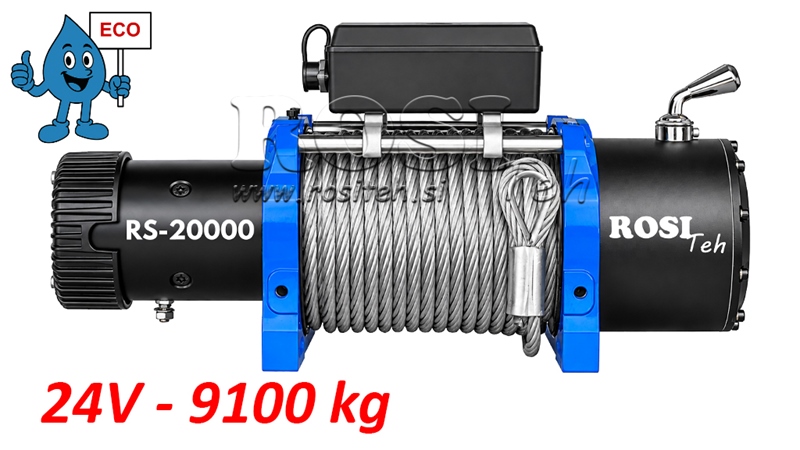

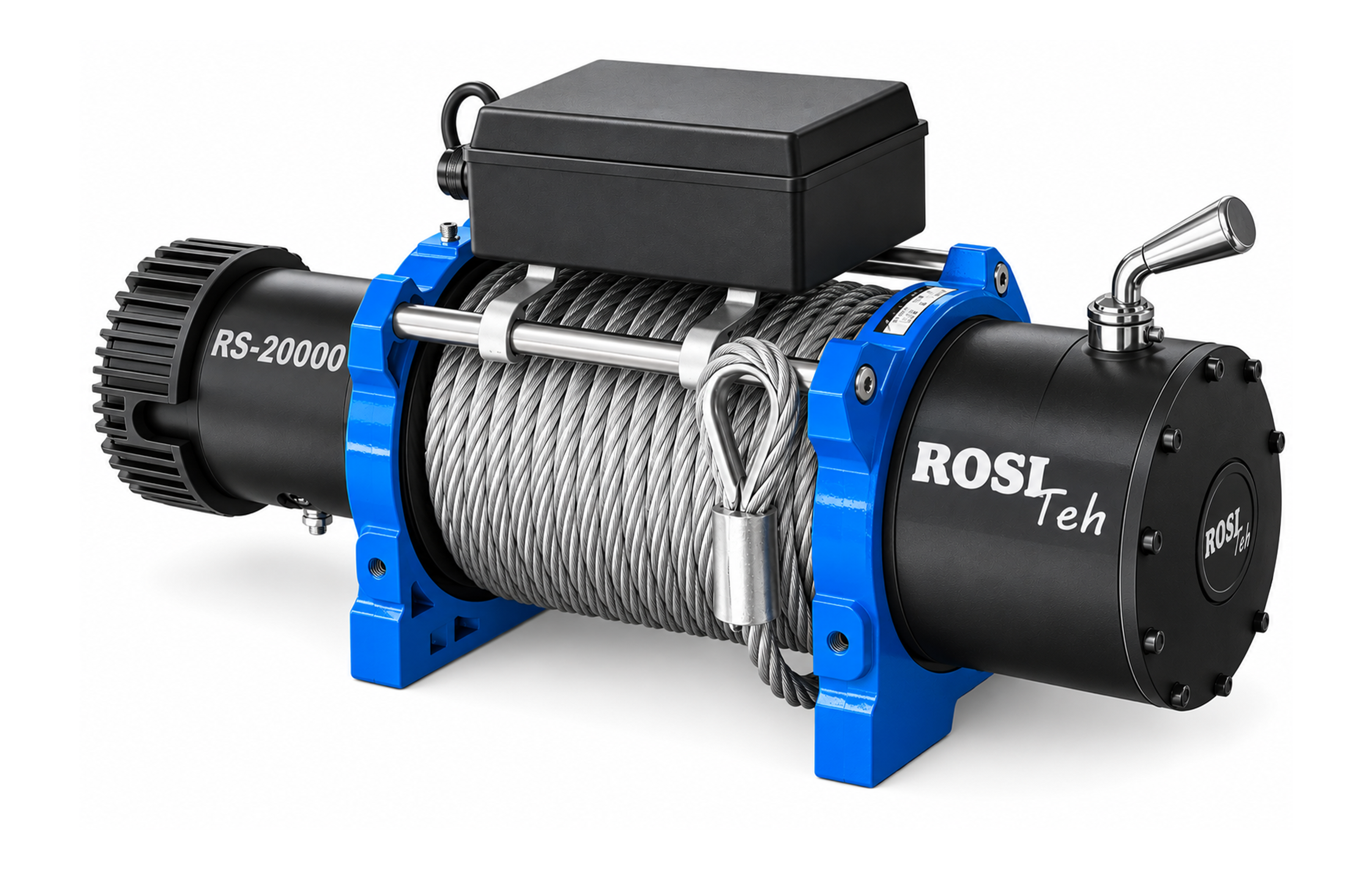

24 V ELEKTRILINE VINTS RS-20000 - 9100 KG - TERASTROSS - ECO
| Tehniline teave | |
| Tarnija: | Hiina |
| Tagastus või vahetus: | 14 päeva |
| Garantii: | 6 kuud |
| Toote kaal: | 59,6 kg |
| Mõõtmed: | 618 x 196 x 260 mm |
| Tõmbejõud: | 9100 kg (20000 lbs) |
| Ülekanne: | 4-astmeline planetaarülekanne |
| Ülekandearv: | 469:1 |
| Sidur: | Pöördnupp (180°) |
| Trumli läbimõõt ja pikkus: | 89 x 224 mm |
| Tross: | Tsingitud terastross (12 mm x 26 m) |
| Soovitatav aku: | Vähemalt 12 Ah |
| Kinnitusmõõtmed: | 254 x 114,3 mm |
| Toiteallikas: | Elektriline (aku kaudu) |
| Mootor: | 24 V alalisvoolu elektrimootor - 7,8 HP (suletud) |
| Pinge: | 24 V (DC) |
| Juhtimine: | Juhtmega ja juhtmevaba kaugjuhtimine |
Kirjeldus
RS-20000 (24 V) elektriline vints on meie ECO sarja erakordselt võimas ja kulutõhus lahendus, mis on mõeldud raskete koormate tõmbamiseks ning kasutamiseks nõudlikes töötingimustes. Kuni 9100 kg (20 000 lbs) nimetõmbejõuga sobib see raskeveoklassi maastiku- ja tarbesõidukitele, haagistele, puksiir- ja päästesõidukitele, põllumajandus- ja metsamasinatele ning muudeks rakendusteks, kus on vaja suurt ja kontrollitud tõmbejõudu.
Vints töötab 24 V alalisvoolutoitel ja seda käitab võimas 7,8 HP elektrimootor. Neljaastmeline planetaarülekanne ülekandearvuga 469:1 tagab suure pöördemomendi ja tõhusa jõuülekande trumlile. Kuni 9100 kg (20 000 lbs) nimetõmbejõud kehtib terastrossi esimese kihi kohta. Trossikihtide arvu suurenemisel trumlil väheneb saadaolev tõmbejõud järk-järgult, mis on iseloomulik kõigile trummelvintsidele.
RS-20000 on varustatud 12 mm läbimõõduga ja 26 m pikkuse tsingitud terastrossiga. 180° pööratav sidurihoob võimaldab lülitada vintsi vabajooksurežiimi, et trossi käsitsi kiiremini lahti kerida. Vintsi saab juhtida kas juhtmega või juhtmevaba kaugjuhtimispuldiga.
Levinumad kasutusalad:
-
Raskete sõidukite väljatõmbamine ja tõmbamine (mudasse, lumme või raskesti läbitavale maastikule kinni jäänud sõidukite abistamine).
-
Kasutamine puksiir- ja päästesõidukitel ning haagistel (sõidukite, masinate ja muude raskete koormate pealelaadimine, tõmbamine ja positsioneerimine).
-
Puidu ja raskete koormate tõmbamine (palkide, seadmete ja materjalide liigutamine lühematel vahemaadel).
-
Põllumajandus- ja metsatööd (masinate, seadmete või koormate tõmbamine raskesti ligipääsetavates piirkondades).
-
Kasutamine raskeveoklassi maastiku- ja tarbesõidukitel, kus on vajalik suur tõmbejõud.
-
Paigaldus- ja hooldustööd (raskete komponentide, masinate või seadmete kontrollitud liigutamine ja positsioneerimine).
Miks valida käsitsi tõmbamise asemel elektriline vints?
-
väga suur tõmbejõud kuni 9100 kg (20 000 lbs),
-
sujuv ja kontrollitud tõmbamine,
-
võimas 7,8 HP elektrimootor,
-
vastupidav tsingitud terastross,
-
kasutajalt nõutav väiksem füüsiline pingutus,
-
kiirem ja tõhusam töö.
Raskemate koormate või nõudlikumate tõmbamisolukordade korral soovitame kasutada sobivat trossiplokki, mis võimaldab:
-
suurendada saadaolevat tõmbejõudu,
-
vähendada vintsi koormust,
-
muuta raskete koormate liigutamise lihtsamaks,
-
aidata pikendada vintsi kasutusiga.
RS-20000 ECO elektriline vints on ideaalne valik kasutajatele, kes vajavad võimsat 24 V elektrilist vintsi terastrossi ja kuni 9100 kg tõmbejõuga nõudlikeks professionaalseteks ja erakasutuse rakendusteks.
Komplekt sisaldab:
-
RS-20000 ECO elektriline vints,
-
terastross,
-

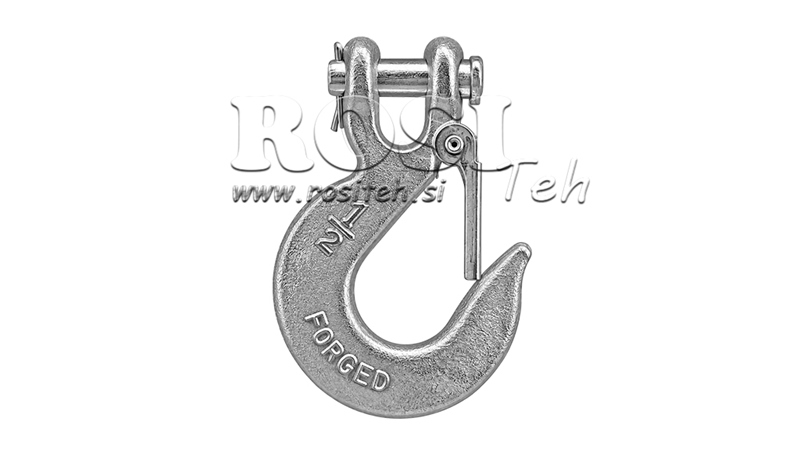

terastrossi konks,
-

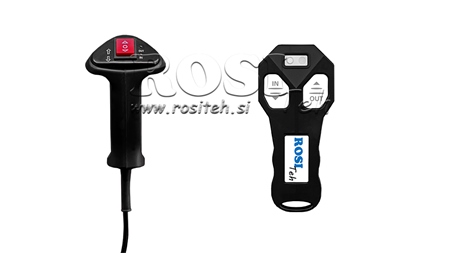

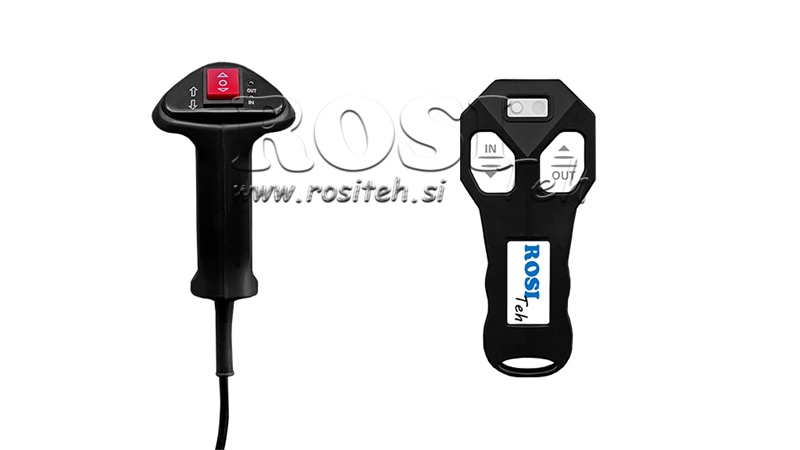

juhtmega ja juhtmevaba kaugjuhtimispult,
-
elektrilised ühenduskaablid,
-

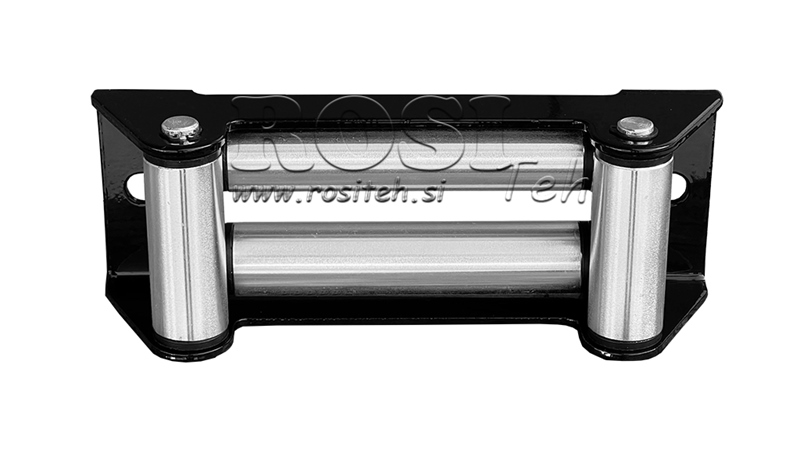

rullikutega trossijuhik,
-
kinnituspoldid.


Kaablite ja kaitsmete valik vintsi paigaldamiseks mudeli järgi
| Mudel | Pinge | Kaitse | Vintsi ja aku vaheline kaugus | |||
| (V) | (A) | 0–2 m | 2–4 m | 4–6 m | 6–8 m | |
| RS-2500 |
12 |
150 | 16 mm² | 25 mm² | 35 mm² | 50 mm² |
| RS-3500 | 200 | 25 mm² | 35 mm² | 50 mm² | 70 mm² | |
| RS-8000 | 400 | 50 mm² | 70 mm² | 95 mm² | 120 mm² | |
| RS-12000 | 500 | 70 mm² | 95 mm² | 120 mm² | 150 mm² | |
| RS-12000 |
24 |
250 | 35 mm² | 50 mm² | 70 mm² | 95 mm² |
| RS-20000 | 400 | 50 mm² | 70 mm² | 95 mm² | 120 mm² | |
Märkus: Elektrilise vintsi toiteks kasutage kvaliteetseid sobiva ristlõikepindalaga vaskkaableid. Aku ja vintsi vahelise kauguse suurenemisel on pingelangu tõttu vajalik suurem kaabli ristlõige. Esitatud väärtused tähistavad soovitatavaid minimaalseid kaabli ristlõikeid. Tegelik kaabli mõõt sõltub vintsi maksimaalsest voolutarbest, kaabli pikkusest, töötingimustest, temperatuurist ja paigaldusviisist. Tabelis esitatud kaugus tähistab ühesuunalist kaugust aku ja vintsi vahel.

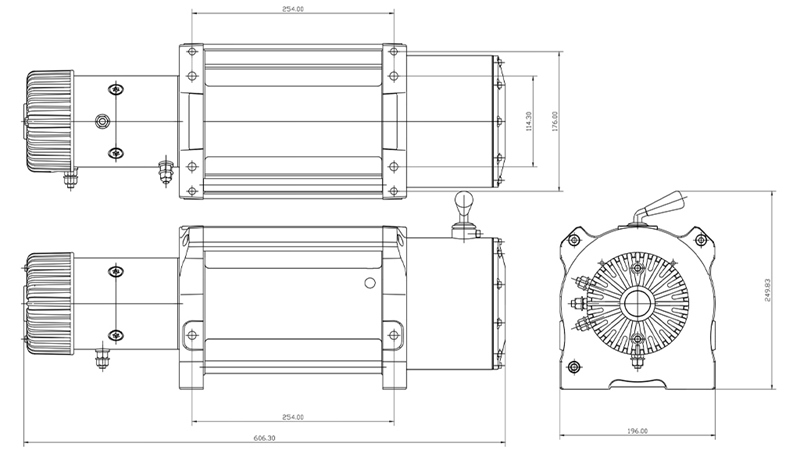

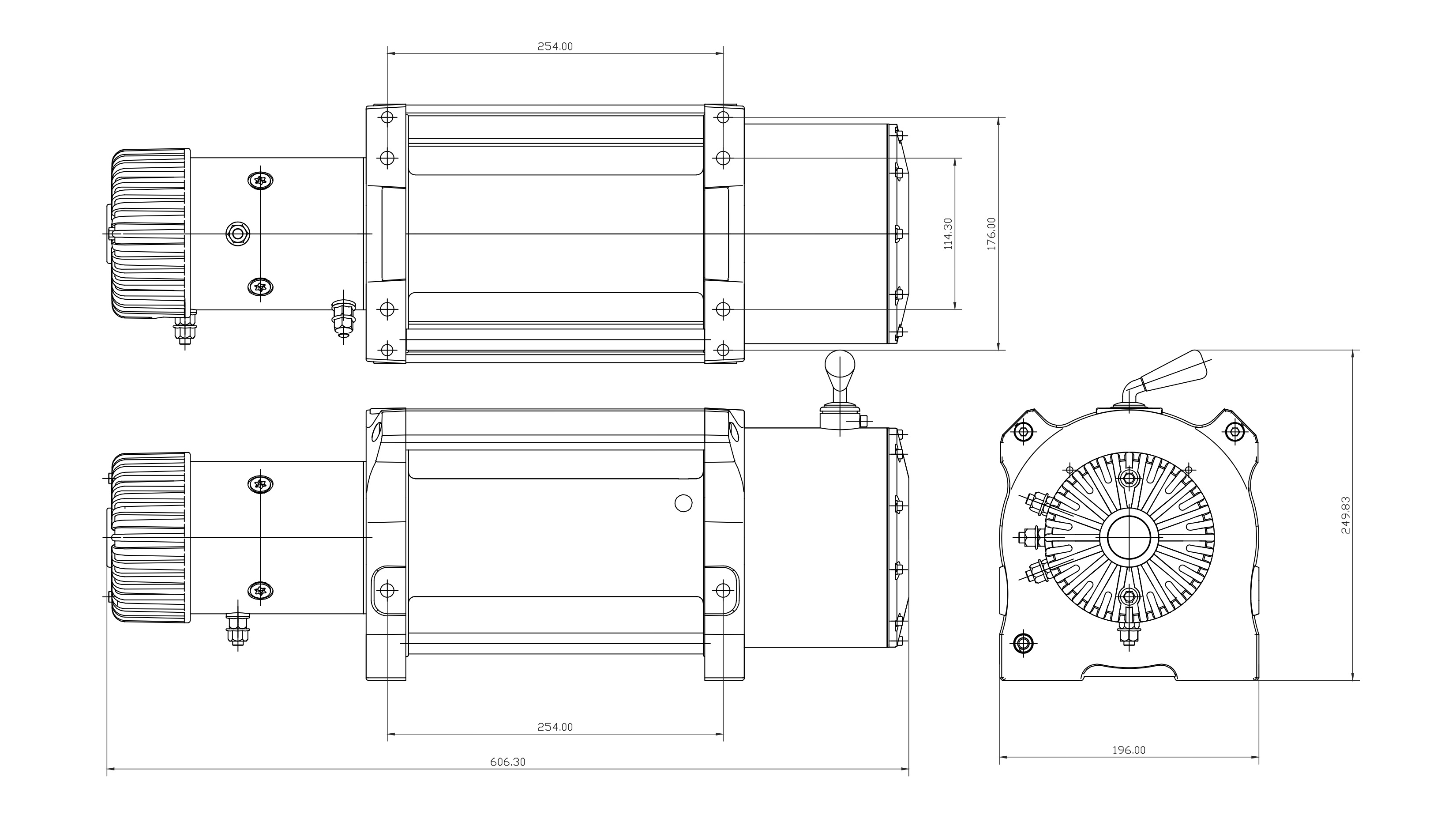

Mõõtmed

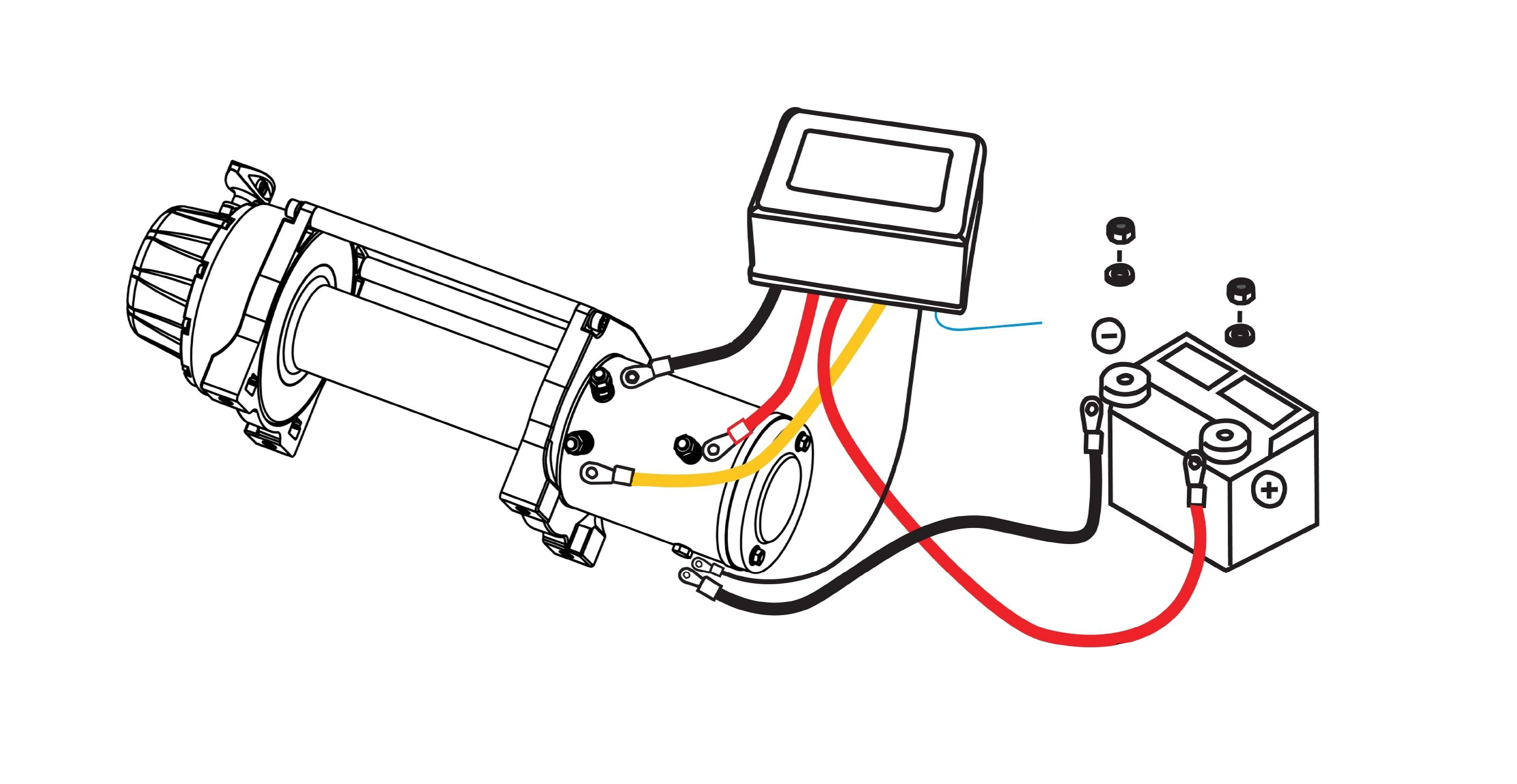

Elektriskeem

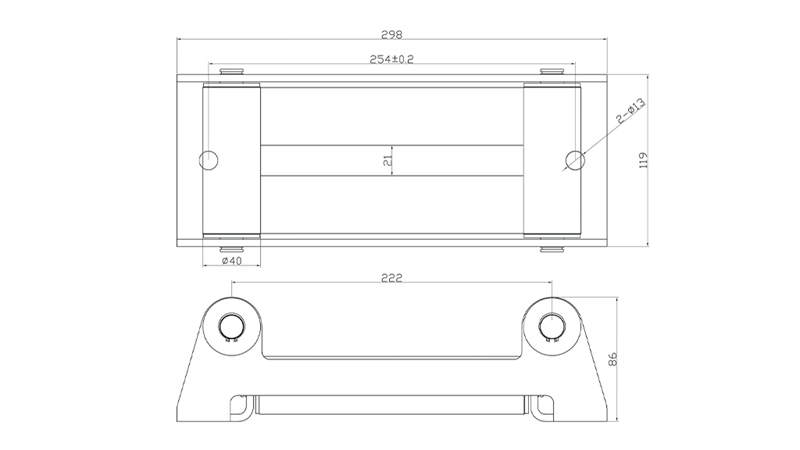

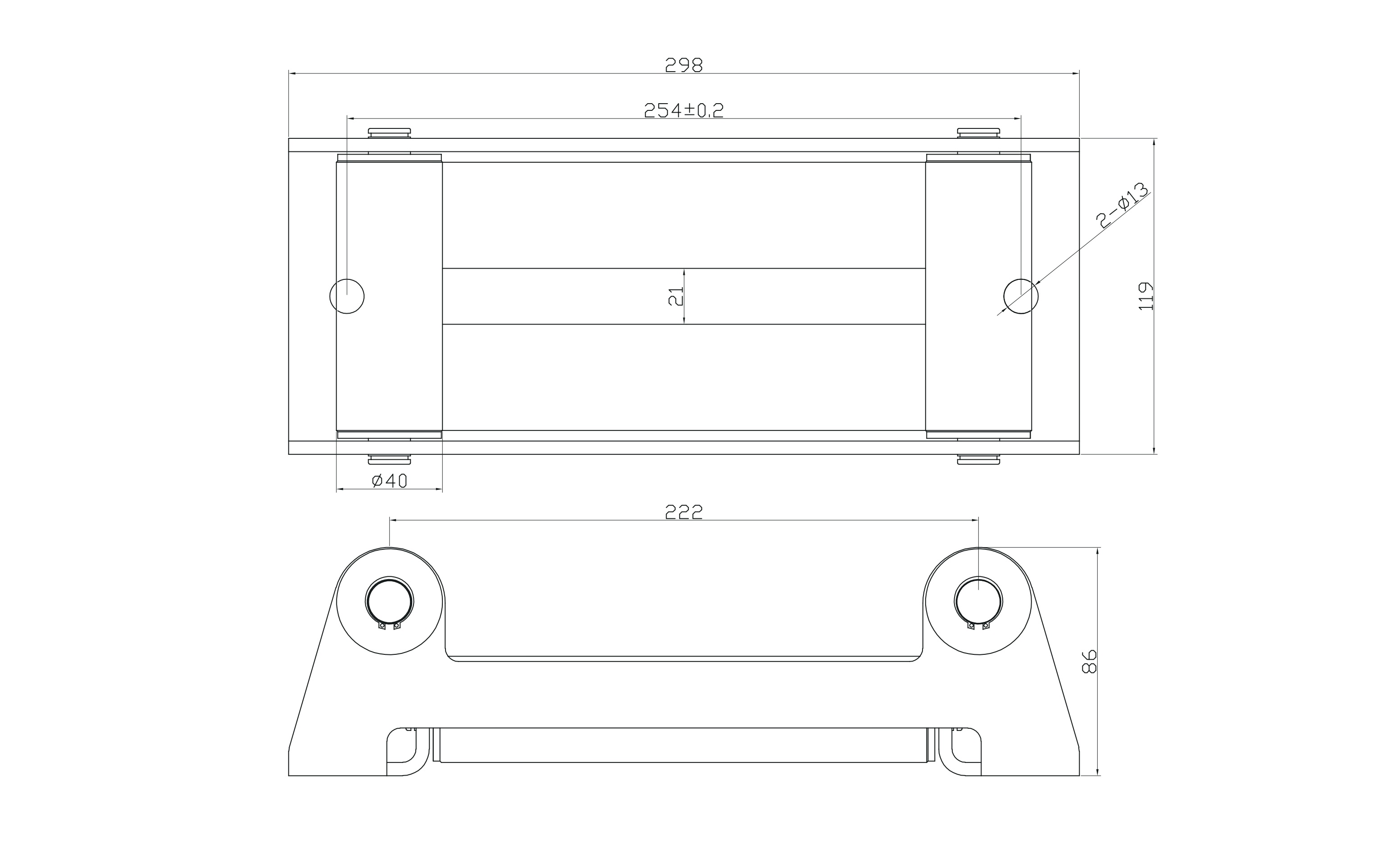

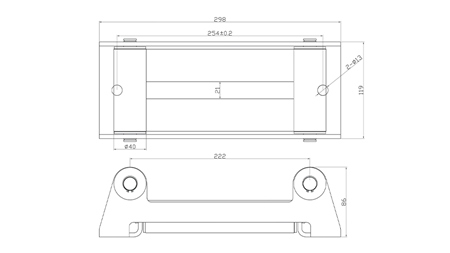

Rullikutega trossijuhiku mõõtmed
