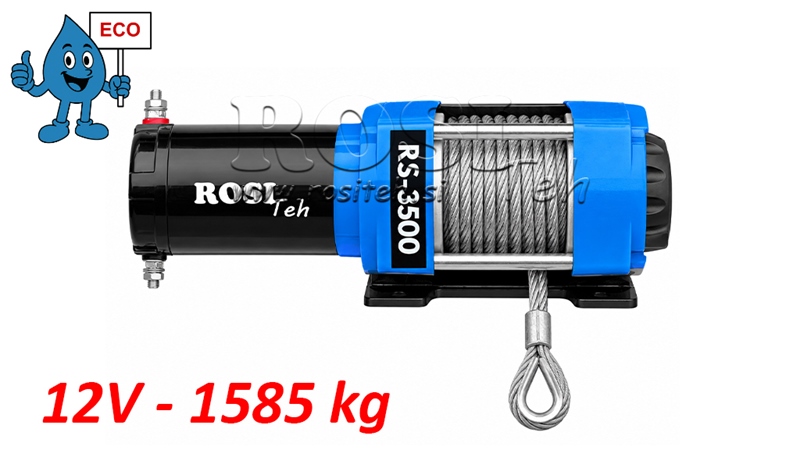

12 V ELEKTRILINE VINTS RS-3500 - 1585 KG - TERASTROSS - ECO
| Tehnilised andmed | |
|
Tarnija: |
Hiina |
| Tagastamine või vahetamine: | 14 päeva |
| Garantii: | 6 kuud |
| Kaal: | 9,3 kg |
| Tõmbejõud: | 1585 kg (3500 lbs) |
| Toide: | Elektriline (aku või akumulaatori kaudu) |
| Pinge: | 12 V (DC) |
| Soovitatav aku: | Minimaalselt 12 Ah |
| Juhtimine: | Juhtmega ja juhtmevaba kaugjuhtimine |
| Mootor: | 3,5 HP (hermeetiline) |
| Ülekanne: | Kaheastmeline planetaarreduktor |
| Ülekandearv: | 271:1 |
| Sidur: | Pöördtapp |
| Mõõtmed: | 320 mm x 114 mm x 120 mm |
| Trumli läbimõõt ja pikkus: | 38 mm × 74 mm |
| Kinnituspind: | 76,2 mm x 124 mm |
| Tõmbetross: | Terastross (5 mm x 10 m) |
Kirjeldus:
Elektriline vints RS-3500 (12V) on töökindel ja kulutõhus lahendus meie ECO seeriast, mis on mõeldud keskmise raskusega koormuste tõmbamiseks. RS-3500 sobib ATV-dele ja UTV-dele, väiksematele haagistele, paatidele, metsatöödeks ning muudeks abirakendusteks, kus on vajalik kontrollitud ja ohutu tõmbamine.
Vints töötab 12 V alalisvoolutoitel ja tagab terastrossi esimesel kihil nimilise tõmbevõime kuni 1585 kg (3500 lbs). Terastrossi kihtide arvu suurenedes trumlil väheneb saadaolev tõmbevõime järk-järgult, mis on omane kõigile trummelvintsidele.
Levinumad kasutusalad:
- Sõiduki väljavedu (kui ATV, UTV või väiksem sõiduk jääb kinni mudas, lumes või järsul maastikul).
- Puidu ja materjalide tõmbamine (palkide, okste või muude koormate liigutamine lühematel vahemaadel, eriti raskesti ligipääsetaval maastikul).
- Abi paatide ja haagistega (paadi tõmbamine haagisele või koorma positsioneerimisel abistamine).
- Põllu- ja metsatööd (seadmete, masinate või koormate liigutamine kohtades, kus traktorit või suuremat vintsi ei ole saadaval).
- Paigaldus- ja hooldustööd (komponentide täpne positsioneerimine või joondamine paigaldamise ajal).
Miks kasutada käsitsi tõmbamise asemel elektrilist vintsi?
- suurem ohutus
- ühtlane ja kontrollitud tõmbejõud
- väiksem vigastusoht operaatorile
- kiirem ja tõhusam töö
Raskemate koormate või pikemate tõmbedistantside korral soovitame kasutada plokiratast, mis aitab:
- suurendada tõmbevõimet,
- vähendada vintsi koormust,
- pikendada vintsi kasutusiga.
Komplekt sisaldab:
- RS-3500 ECO elektriline vints,
- terastross,
- konks terastrossile,
- juhtmega ja juhtmevabad kaugjuhtimispuldid,
- vastuvõtja ja elektrilised ühenduskaablid,
- rulljuhik,
- kinnituspoldid.

Kaablite ja kaitsmete valik vintsi paigaldamiseks mudeli järgi
| Mudel | Pinge | Kaitse | Vintsi ja aku vaheline kaugus | |||
| (V) | (A) | 0–2 m | 2–4 m | 4–6 m | 6–8 m | |
| RS-2500 |
12 |
150 | 16 mm² | 25 mm² | 35 mm² | 50 mm² |
| RS-3500 | 200 | 25 mm² | 35 mm² | 50 mm² | 70 mm² | |
| RS-8000 | 400 | 50 mm² | 70 mm² | 95 mm² | 120 mm² | |
| RS-12000 | 500 | 70 mm² | 95 mm² | 120 mm² | 150 mm² | |
| RS-12000 |
24 |
250 | 35 mm² | 50 mm² | 70 mm² | 95 mm² |
| RS-20000 | 400 | 50 mm² | 70 mm² | 95 mm² | 120 mm² | |
Märkus: Kasutage elektrivintsi toiteks sobiva ristlõikega kvaliteetseid vaskkaableid. Aku ja vintsi vahelise kauguse suurenemisel on pingelangu tõttu vajalik suurem kaabli ristlõige. Esitatud väärtused tähistavad soovitatavaid minimaalseid kaabli ristlõikeid. Tegelik kaabli suurus sõltub vintsi maksimaalsest voolutarbest, kaabli pikkusest, töötingimustest, temperatuurist ja paigaldusviisist. Tabelis toodud kaugus tähistab ühesuunalist kaugust aku ja vintsi vahel.
Mõõtmed

Ühendusskeem

Rulljuhiku mõõtmed

| TÕMBEVÕIME JA TROSSI MAHUTAVUS KIHTIDE KAUPA | |||||
| Terastrossi kiht | 1 | 2 | 3 | 4 | |
| Nimiline tõmbevõime | (kg) | 1585 | 1331 | 1145 | 1005 |
| Terastrossi mahutavus kihiti | (m) | 2.6 | 5.7 | 9.1 | 13 |
| TROSSI KIIRUS JA VOOLUTARVE – ESIMENE KIHT | ||||||
| Tõmbevõime | (kg) | 0 | 450 | 900 | 1130 | 1585 (max.) |
| Trossi kiirus | (m/min) | 4.4 | 3 | 2.5 | 2.2 | 1.8 |
| Voolutarve | (A) | 35 | 92 | 120 | 150 | 180 |
